- Was passiert mit einem Punkt, wenn du ihn von einer Seite der senkrechten Achse auf die andere klappst? - Überlege, welche Koordinate (rechts/links oder oben/unten) sich bei einer Spiegelung an der \(y\)-Achse verändert. - Kannst du die Regel für die Spiegelung umkehren, um vom Bildpunkt zum Originalpunkt zu kommen?

1. Anwendung der Regel für die Spiegelung an der \(y\)-Achse: Bei einer Spiegelung an der \(y\)-Achse ändert sich das Vorzeichen der \(x\)-Koordinate, während die \(y\)-Koordinate unverändert bleibt: \((x \mid y) \to (-x \mid y)\). 2. Da \(A'\) die \(x\)-Koordinate \(-5{,}2\) hat, muss die \(x\)-Koordinate von \(A\) den Wert \(5{,}2\) besitzen, da \(-5{,}2 = -(5{,}2)\). 3. Die \(y\)-Koordinate bleibt gleich, also ist sie \(8\). 4. Ergebnis: Der Punkt \(A\) hat die Koordinaten \((5{,}2 \mid 8)\).

Der ursprüngliche Punkt ist \(A(5{,}2 \mid 8)\). Bei einer Spiegelung an der \(y\)-Achse wird die \(x\)-Koordinate mit \(-1\) multipliziert (Vorzeichenwechsel), während die \(y\)-Koordinate gleich bleibt.

- Was bedeutet es für die Lage des Punktes \(Z\), wenn er das Symmetriezentrum für zwei Punkte ist? - Wie weit musst du von \(A\) aus gehen, um zu \(Z\) zu kommen? Musst du denselben Weg von \(Z\) aus weitergehen, um \(C\) zu finden? - Erinnere dich an die Eigenschaften der Diagonalen in einem Parallelogramm.

1. Berechnung von \(C\) durch Punktspiegelung von \(A\) an \(Z\): Da \(Z\) die Mitte der Strecke \(AC\) ist, gilt für die Koordinaten \(x_C = 2x_Z - x_A = 2 \cdot 3 - 1 = 5\) und \(y_C = 2y_Z - y_A = 2 \cdot 3 - 1 = 5\). Somit ist \(C(5 \mid 5)\). 2. Berechnung von \(D\) durch Punktspiegelung von \(B\) an \(Z\): Da \(Z\) die Mitte der Strecke \(BD\) ist, gilt für die Koordinaten \(x_D = 2x_Z - x_B = 2 \cdot 3 - 4 = 2\) und \(y_D = 2y_Z - y_B = 2 \cdot 3 - 2 = 4\). Somit ist \(D(2 \mid 4)\).

Die Koordinaten der fehlenden Eckpunkte sind \(C(5 \mid 5)\) und \(D(2 \mid 4)\).

- Überlege dir, was mit einer Strecke passiert, wenn man sie an ihrem Mittelpunkt um \(180^\circ\) dreht. - Wie müssen die Eckpunkte zueinander liegen, damit das gesamte Viereck bei einer Punktspiegelung auf sich selbst abgebildet wird? - Erinnere dich an die Definition eines Parallelogramms im Zusammenhang mit Symmetrie.

1. Bei einer Punktsymmetrie am Diagonalenschnittpunkt wird jeder Eckpunkt auf den gegenüberliegenden Eckpunkt gespiegelt. 2. Da der Schnittpunkt das Symmetriezentrum ist, muss er genau in der Mitte zwischen den gegenüberliegenden Eckpunkten liegen. 3. Daraus folgt, dass die Diagonalen einander gegenseitig halbieren: \( \overline{AS} = \overline{CS} \) und \( \overline{BS} = \overline{DS} \). 4. Diese Eigenschaft charakterisiert alle Parallelogramme. 5. Mögliche Beispiele sind das allgemeine Parallelogramm, das Rechteck, die Raute und das Quadrat.

a) Die Diagonalen müssen einander gegenseitig halbieren. b) Beispiele sind das Parallelogramm, das Rechteck, die Raute und das Quadrat.

- Überlege dir für jede Vierecksart, wie viele Symmetrieachsen du einzeichnen kannst. - Erinnere dich an den Unterschied zwischen Achsensymmetrie (Spiegelung an einer Geraden) und Punktsymmetrie (Drehung um \(180^\circ\)). - Stelle dir vor, du faltest das Viereck entlang einer Linie – wann liegen die Hälften genau aufeinander?

1. Ein Quadrat besitzt vier Symmetrieachsen (zwei Seitenhalbierende und zwei Diagonalen) und ist punktsymmetrisch zum Schnittpunkt der Diagonalen. Dies entspricht Beschreibung C. 2. Ein allgemeines Parallelogramm ist punktsymmetrisch zum Schnittpunkt seiner Diagonalen, hat jedoch keine Symmetrieachsen. Dies entspricht Beschreibung A. 3. Ein Drachenviereck, das keine Raute ist, besitzt genau eine Symmetrieachse, die entlang einer der Diagonalen verläuft und durch zwei gegenüberliegende Eckpunkte führt. Dies entspricht Beschreibung B. 4. Ein gleichschenkliges Trapez besitzt eine Symmetrieachse, die senkrecht auf den parallelen Grundseiten steht und durch deren Mittelpunkte verläuft. Dies entspricht Beschreibung D.

1 – C, 2 – A, 3 – B, 4 – D

- Punktsymmetrie bedeutet, dass man die Figur um \(180^\circ\) drehen kann und sie wieder genauso aussieht. - Achsensymmetrie bedeutet, dass man die Figur an einer Geraden spiegeln kann. - Zeichne ein schiefes Parallelogramm und ein gleichschenkliges Trapez, das kein Parallelogramm ist, nebeneinander und vergleiche die Längen der Diagonalen.

1. Bestimmung der Punktsymmetrie: Ein allgemeines Parallelogramm, das weder Rechteck noch Raute ist, ist punktsymmetrisch zum Schnittpunkt seiner Diagonalen, besitzt aber keine Symmetrieachse. 2. Bestimmung der Achsensymmetrie: Ein gleichschenkliges Trapez, das kein Parallelogramm ist, ist achsensymmetrisch. Die Symmetrieachse verläuft durch die Mittelpunkte der beiden parallelen Grundseiten. 3. Vergleich der Diagonalen: In einem gleichschenkligen Trapez sind die Diagonalen immer gleich lang. In einem allgemeinen Parallelogramm sind sie im Allgemeinen nicht gleich lang; gleich lang sind sie nur im Sonderfall eines Rechtecks.

Das allgemeine Parallelogramm ist punktsymmetrisch zum Schnittpunkt der Diagonalen und besitzt keine Symmetrieachse. Das gleichschenklige Trapez, das kein Parallelogramm ist, ist achsensymmetrisch; seine Achse verläuft durch die Mittelpunkte der parallelen Seiten. Im Gegensatz zum allgemeinen Parallelogramm sind beim gleichschenkligen Trapez die Diagonalen immer gleich lang.

- Überlege, welche Vierecke an einer Diagonalen gespiegelt werden können. - Stelle dir ein Rechteck vor und falte es so, dass die Ecken aufeinanderliegen. Wo verlaufen die Faltkanten? - Beachte die angegebene inklusive Definition.

In dieser Aufgabe wird „Drachenviereck“ inklusiv verwendet: Es besitzt mindestens zwei Paare gleich langer benachbarter Seiten; Rauten und Quadrate sind damit besondere Drachenvierecke. 1. Bestimmung der Vierecksart: Ein Viereck mit einer Symmetrieachse durch gegenüberliegende Ecken ist ein Drachenviereck. 2. Analyse des Rechtecks: Ein nicht quadratisches Rechteck hat genau zwei Symmetrieachsen. Sie verlaufen jeweils durch die Mittelpunkte zweier gegenüberliegender Seiten.

a) Das Drachenviereck. b) Es hat zwei Symmetrieachsen. Sie verlaufen jeweils durch die Mittelpunkte zweier gegenüberliegender Seiten.

- Welche Vierecke kennst du, bei denen alle Seiten gleich lang sind? - Wo liegen die Symmetrieachsen bei einer Raute und wo bei einem Rechteck? - Erinnere dich an den Zusammenhang zwischen Parallelogrammen und Punktsymmetrie. - Was müsste sich an den Winkeln ändern, damit die Figur ein Rechteck wird?

1. Identifikation der Form: Ein Viereck mit vier gleich langen Seiten wird als Raute bezeichnet. Die Symmetrieachsen einer Raute verlaufen entlang ihrer Diagonalen durch die Eckpunkte. 2. Ausschluss des Rechtecks: Ein Rechteck muss vier rechte Winkel (\(90^\circ\)) besitzen. Eine Raute mit rechten Winkeln wäre ein Quadrat. Da die Innenwinkel laut Aufgabenstellung nicht alle gleich groß sind, fehlen die rechten Winkel, weshalb es kein Rechteck ist. 3. Punktsymmetrie: Da jede Raute ein Parallelogramm ist, ist sie punktsymmetrisch zum Schnittpunkt ihrer Diagonalen.

a) Es handelt sich um eine Raute. b) Ein Rechteck benötigt vier rechte Winkel. Wären bei dieser Figur alle Winkel gleich groß (\(90^\circ\)), wäre es ein Quadrat. Da die Winkel ungleich sind, ist es kein Rechteck. c) Ja, das Viereck ist punktsymmetrisch, da jede Raute ein Parallelogramm ist und jedes Parallelogramm ein Symmetriezentrum (den Diagonalenschnittpunkt) besitzt.

- Stelle dir vor, du spiegelst die Figur an einem Punkt oder einer Geraden. Bleibt die Figur dabei unverändert? - Denke an Spezialfälle: Ein Quadrat ist zum Beispiel auch eine Raute und ein Rechteck. - Wie viele Möglichkeiten gibt es, ein Papierquadrat so zu falten, dass die Hälften genau aufeinanderliegen?

1. Ein Rechteck ist ein spezielles Parallelogramm. Da jedes Parallelogramm punktsymmetrisch zu seinem Diagonalenschnittpunkt ist, gilt dies auch für das Rechteck. Aussage a) ist wahr. 2. Eine Raute hat die beiden Diagonalen als Symmetrieachsen. Wenn die Raute jedoch ein Quadrat ist, hat sie zusätzlich zwei Achsen durch die Seitenmitten, also insgesamt vier. Aussage b) ist falsch, da es Rauten mit vier Achsen gibt (Quadrate). 3. Ein allgemeines Parallelogramm besitzt keine Symmetrieachsen, es ist lediglich punktsymmetrisch. Nur spezielle Parallelogramme wie Rechtecke oder Rauten sind achsensymmetrisch. Aussage c) ist falsch. 4. Ein Quadrat besitzt zwei Symmetrieachsen durch die gegenüberliegenden Eckpunkte (Diagonalen) und zwei Symmetrieachsen durch die Mittelpunkte der gegenüberliegenden Seiten (Mittelsenkrechte). Insgesamt sind es \(2 + 2 = 4\) Achsen. Aussage d) ist wahr.

a) Wahr. b) Falsch (ein Quadrat als spezielle Raute hat vier). c) Falsch (ein allgemeines Parallelogramm ist nur punktsymmetrisch). d) Wahr.

- Überlege dir zuerst, welche Eigenschaften eine Raute bezüglich ihrer Seitenlängen hat. - Eine Skizze kann dir helfen, die Lage der Diagonale zu den Eckpunkten zu verstehen. - Wie viele Achsen teilen die Figur so, dass beide Hälften deckungsgleich sind?

1. Zeichnen der Diagonale \(e\) als Strecke \(\overline{AC}\) mit der Länge \(7\,\text{cm}\). 2. Zeichnen von zwei Kreisbögen mit dem Radius \(r = a = 4{,}5\,\text{cm}\) um die Punkte \(A\) und \(C\). 3. Die beiden Schnittpunkte der Kreisbögen markieren die Eckpunkte \(B\) und \(D\). 4. Verbinden der Punkte \(A, B, C\) und \(D\) zur Raute. 5. Eine Raute besitzt zwei Symmetrieachsen, welche genau auf den Diagonalen \(e\) und \(f\) liegen.

Die Raute wird konstruiert, indem man die Diagonale \(e = 7\,\text{cm}\) zeichnet und von deren Endpunkten aus Kreisbögen mit \(r = 4{,}5\,\text{cm}\) schlägt. Die Raute hat zwei Symmetrieachsen, die identisch mit den Diagonalen sind.

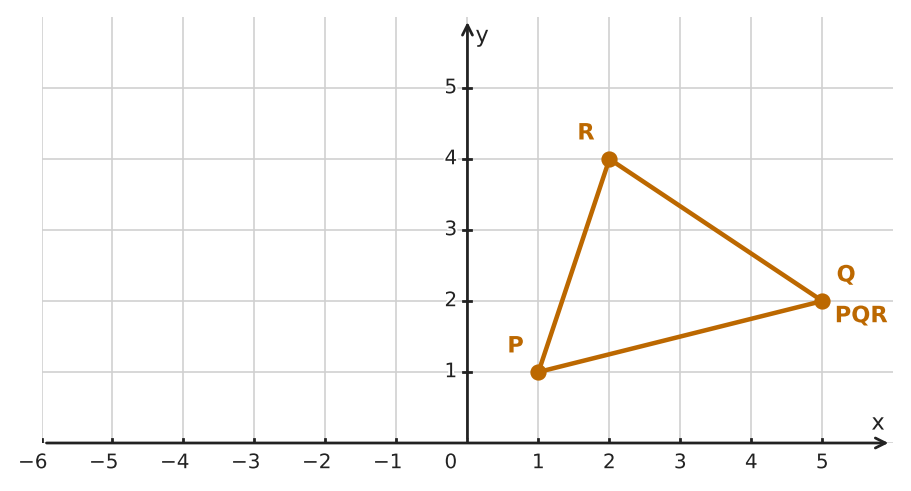

- Untersuche, wie sich ein Punkt verändert, wenn nur das Vorzeichen seiner x-Koordinate wechselt. - Vergleiche die Abstände des Ausgangspunktes und seines Bildpunktes zur y-Achse. - Bestimme daraus die Spiegelachse.

1. Die Originalpunkte sind \(P(1 \mid 1)\), \(Q(5 \mid 2)\) und \(R(2 \mid 4)\). 2. Durch die Multiplikation der x-Koordinaten mit \(-1\) erhält man \(P''(-1 \mid 1)\), \(Q''(-5 \mid 2)\) und \(R''(-2 \mid 4)\). 3. Nur das Vorzeichen der x-Koordinate ändert sich, während die y-Koordinate gleich bleibt. Dies entspricht einer Achsenspiegelung an der y-Achse.

a) \(P''(-1 \mid 1)\), \(Q''(-5 \mid 2)\) und \(R''(-2 \mid 4)\) b) Achsenspiegelung an der y-Achse

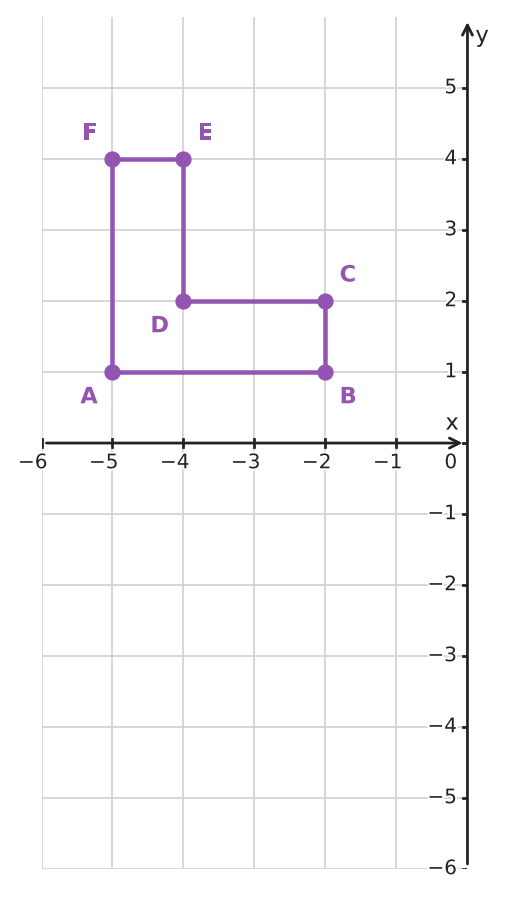

- Notiere zuerst die Koordinaten aller Punkte \(A\) bis \(F\). - Untersuche, was ein Vorzeichenwechsel nur bei der y-Koordinate bewirkt. - Bestimme, welche Achse dabei als Spiegelachse wirkt.

1. Die Eckpunkte sind \(A(-5 \mid 1)\), \(B(-2 \mid 1)\), \(C(-2 \mid 2)\), \(D(-4 \mid 2)\), \(E(-4 \mid 4)\) und \(F(-5 \mid 4)\). 2. Nach der Multiplikation der y-Koordinaten mit \(-1\) erhält man \(A''(-5 \mid -1)\), \(B''(-2 \mid -1)\), \(C''(-2 \mid -2)\), \(D''(-4 \mid -2)\), \(E''(-4 \mid -4)\) und \(F''(-5 \mid -4)\). 3. Die x-Koordinaten bleiben gleich, während die y-Koordinaten ihr Vorzeichen wechseln. Dies entspricht einer Achsenspiegelung an der x-Achse.

Die Multiplikation nur der y-Koordinate mit \(-1\) bewirkt eine Achsenspiegelung an der x-Achse; die Bildpunkte sind \(A''(-5 \mid -1)\), \(B''(-2 \mid -1)\), \(C''(-2 \mid -2)\), \(D''(-4 \mid -2)\), \(E''(-4 \mid -4)\) und \(F''(-5 \mid -4)\).

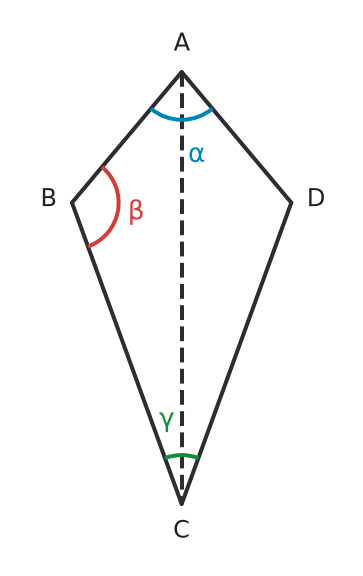

- Welche Eigenschaft haben die Winkel an den Ecken, die nicht auf der Symmetrieachse liegen? - Wie groß ist die Summe aller Innenwinkel in einem Viereck? - Kannst du eine Gleichung aufstellen, in der nur noch der gesuchte Winkel als Unbekannte vorkommt?

1. In einem Drachenviereck mit der Symmetrieachse \(AC\) sind die gegenüberliegenden Winkel \(\beta\) (bei \(B\)) und \(\delta\) (bei \(D\)) gleich groß: \(\beta = \delta\). 2. Die Innenwinkelsumme in jedem Viereck beträgt \(360\,^\circ\). Es gilt also: \(\alpha + \beta + \gamma + \delta = 360\,^\circ\). 3. Durch Einsetzen der bekannten Werte und der Symmetrieeigenschaft erhält man: \(80\,^\circ + \beta + 40\,^\circ + \beta = 360\,^\circ\). 4. Zusammenfassen: \(120\,^\circ + 2\beta = 360\,^\circ\). 5. Nach \(\beta\) auflösen: \(2\beta = 240\,^\circ\), also \(\beta = 120\,^\circ\).

Der Winkel \(\beta\) beträgt \(120\,^\circ\).

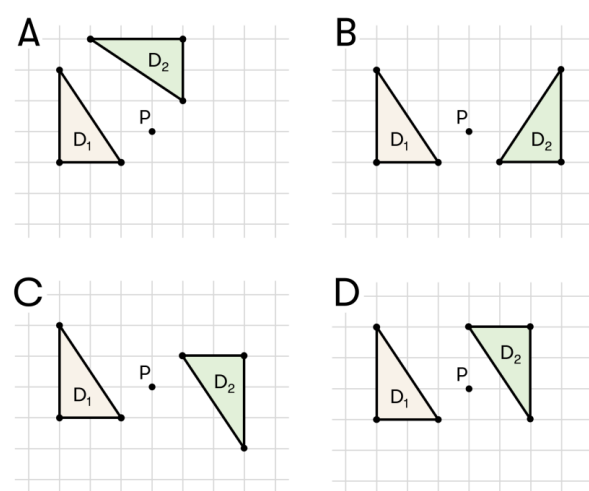

- Was passiert mit der Position eines Punktes relativ zum Zentrum \(P\), wenn er gespiegelt wird? - Stell dir vor, du verbindest einen Eckpunkt von \(D_1\) mit dem Punkt \(P\) durch eine gerade Linie. Wo müsste der Partnerpunkt auf der anderen Seite liegen? - Eine Punktspiegelung ist vergleichbar mit einer Drehung um einen ganz bestimmten Winkel. Welcher Winkel erzeugt dieses "auf dem Kopf stehende" Bild? - Prüfe, ob der Punkt \(P\) für jedes Paar von entsprechenden Eckpunkten genau in der Mitte der Verbindungsstrecke liegt. - Achte darauf, wie sich die Ausrichtung der Seiten (waagerecht/senkrecht) und die Lage der rechten Winkel verändert. - Vergleiche die Abbildungen: Welche zeigt eine Drehung und welche nur eine Verschiebung oder eine Spiegelung an einer Achse?

1. Festlegen eines Koordinatensystems mit dem Spiegelzentrum \(P\) im Ursprung \((0|0)\). 2. Identifikation der Eckpunkte von Dreieck \(D_1\) relativ zu \(P\): Die Punkte liegen bei \((-3|2)\) (oben links), \((-3|-1)\) (unten links) und \((-1|-1)\) (unten rechts). 3. Anwendung der Abbildungsvorschrift für eine Punktspiegelung am Zentrum \(P\): Jeder Punkt \(X(x|y)\) wird auf \(X'(-x|-y)\) abgebildet. 4. Berechnung der theoretischen Bildpunkte für \(D_2\): \((3|-2)\), \((3|1)\) und \((1|1)\). 5. Analyse der Abbildungen: In Abbildung A ist das Dreieck gedreht und verschoben, in B achsengespiegelt und in D parallelverschoben. Nur in Abbildung C befinden sich die Eckpunkte von \(D_2\) exakt an den berechneten Koordinaten \((1|1)\), \((3|1)\) und \((3|-2)\).

C

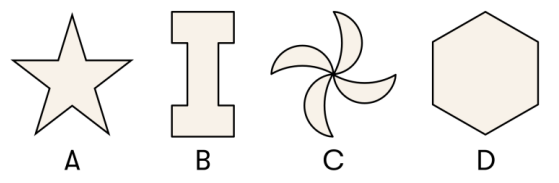

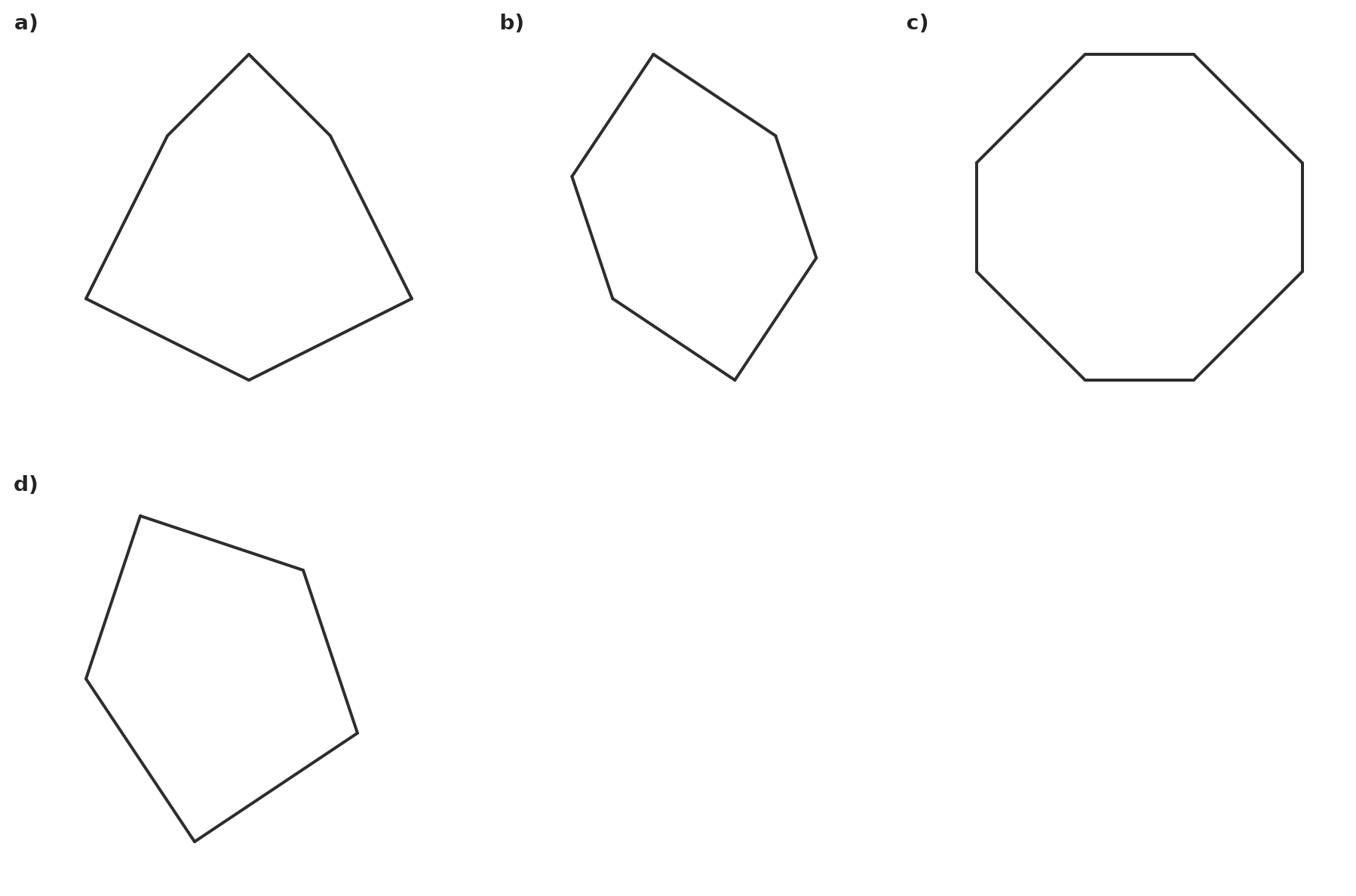

- Stell dir vor, du würdest die Figuren auf ein Blatt zeichnen und falten. Bei welchen klappt das genau? - Was passiert, wenn du die Figur auf den Kopf stellst? Sieht sie dann noch genauso aus wie vorher? - Du suchst eine Figur, die zwar eine Faltachse hat, aber nach einer halben Drehung anders aussieht.

1. Definitionen: Achsensymmetrisch bedeutet, es gibt eine Spiegelachse. Punktsymmetrisch bedeutet, eine Drehung um \(180^\circ\) bildet die Figur auf sich selbst ab. 2. Analyse A (Stern): Hat mehrere Spiegelachsen (achsensymmetrisch), aber eine halbe Drehung verändert das Aussehen (nicht punktsymmetrisch). Passt. 3. Analyse B (Buchstabe I): Hat Spiegelachsen und ist punktsymmetrisch. 4. Analyse C (Windrad): Hat keine Spiegelachsen, nur Drehsymmetrie. 5. Analyse D (Sechseck): Ist sowohl achsen- als auch punktsymmetrisch.

A

- Führe die Schritte nacheinander aus: Was bewirkt die Spiegelung an der \(x\)-Achse? Was passiert danach bei der Spiegelung an der \(y\)-Achse? - Schau dir die Vorzeichen der Zahlen genau an. - Gibt es eine bekannte Spiegelung, bei der sich beide Vorzeichen gleichzeitig umkehren?

1. Spiegelung von \(P(-12 \mid 7)\) an der \(x\)-Achse: Die \(y\)-Koordinate wechselt das Vorzeichen. Ergebnis: \(P'(-12 \mid -7)\). 2. Spiegelung von \(P'(-12 \mid -7)\) an der \(y\)-Achse: Die \(x\)-Koordinate wechselt das Vorzeichen. Ergebnis: \(P''(12 \mid -7)\). 3. Vergleich von \(P(-12 \mid 7)\) und \(P''(12 \mid -7)\): Beide Koordinaten haben ihr Vorzeichen geändert. 4. Diese kombinierte Transformation entspricht einer Punktspiegelung am Koordinatenursprung \((0 \mid 0)\).

a) Die Koordinaten sind \(P'(-12 \mid -7)\) und \(P''(12 \mid -7)\). b) Die direkte Abbildung von \(P\) nach \(P''\) ist eine Punktspiegelung am Koordinatenursprung.

- Was bedeutet es für die Koordinaten, wenn ein Punkt auf einer der Achsen liegt? - Wann ist eine Zahl gleich ihrer Gegenzahl? - Stell dir vor, du faltest das Papier entlang der Spiegelachse. Welche Punkte bewegen sich dabei nicht?

1. Punktspiegelung am Ursprung: Beide Vorzeichen werden getauscht. \(S(-6 \mid 9) \to S'(6 \mid -9)\). 2. Ein Punkt auf der \(y\)-Achse hat immer die \(x\)-Koordinate \(0\). Bei einer Spiegelung an der \(x\)-Achse bleibt die \(x\)-Koordinate eines Punktes immer unverändert. Da \(x\) also \(0\) bleibt, liegt auch \(T'\) auf der \(y\)-Achse. 3. Bei der Spiegelung an der \(x\)-Achse wird \((x \mid y)\) auf \((x \mid -y)\) abgebildet. Damit ein Punkt fix bleibt, muss \(y = -y\) gelten. Dies ist nur für \(y = 0\) der Fall. 4. Ergebnis: Alle Punkte, die auf der \(x\)-Achse liegen, sind Fixpunkte der Spiegelung an der \(x\)-Achse.

a) \(S'(6 \mid -9)\). b) Punkte auf der \(y\)-Achse haben die \(x\)-Koordinate \(0\). Da die Spiegelung an der \(x\)-Achse den \(x\)-Wert nicht verändert, bleibt er \(0\), was bedeutet, dass der Punkt auf der \(y\)-Achse bleibt. c) Alle Punkte auf der \(x\)-Achse (Punkte mit der \(y\)-Koordinate \(0\)) bleiben an ihrer Position.

- Welche Eigenschaften muss eine Spiegelachse in Bezug auf die Strecke zwischen Punkt und Bildpunkt haben? - Wo genau müsste die Achse liegen, damit die Abstände zu beiden Punkten gleich groß sind? - Wie lautet die mathematische Gleichung für die \(x\)-Achse?

1. Bei einer Achsenspiegelung muss die Spiegelachse die Verbindungsstrecke der Punkte \(PQ\) rechtwinklig halbieren. 2. Die Punkte \(P(2 \mid 4)\) und \(Q(2 \mid -2)\) haben dieselbe \(x\)-Koordinate, die Verbindungsstrecke ist also vertikal. Die Spiegelachse muss daher horizontal verlaufen (Form: \(y = k\)). 3. Der Mittelwert der \(y\)-Koordinaten ist \(\frac{4 + (-2)}{2} = \frac{2}{2} = 1\). 4. Die korrekte Spiegelachse ist die Gerade \(y = 1\). 5. Die \(x\)-Achse hat die Gleichung \(y = 0\). Da \(1 \neq 0\), ist die ursprüngliche Behauptung falsch.

Die Aussage ist falsch. Die korrekte Spiegelachse ist die Gerade \(y = 1\), da diese die Verbindungsstrecke zwischen \(P\) und \(Q\) senkrecht halbiert.

- Wie weit ist jeder Punkt von der Geraden \(x = 5\) entfernt? - Wenn ein Punkt links von der Achse liegt, wo muss sein Bildpunkt liegen? - Erinnerst du dich an die Formel für den Flächeninhalt eines Rechtecks? - Verändern sich die Seitenlängen einer Figur, wenn man sie spiegelt?

1. Die Spiegelachse ist die vertikale Gerade \(x = 5\). Der Abstand eines Punktes zur Achse wird auf der anderen Seite abgetragen. 2. Punkt \(A(1 \mid 1)\): Abstand zu \(x=5\) ist \(5 - 1 = 4\). Bildpunkt \(A'\) liegt bei \(5 + 4 = 9\), also \(A'(9 \mid 1)\). 3. Punkt \(B(4 \mid 1)\): Abstand zu \(x=5\) ist \(5 - 4 = 1\). Bildpunkt \(B'\) liegt bei \(5 + 1 = 6\), also \(B'(6 \mid 1)\). 4. Analog ergeben sich \(C'(6 \mid 3)\) (Abstand \(1\)) und \(D'(9 \mid 3)\) (Abstand \(4\)). 5. Flächeninhalt des Originals: Breite \(4 - 1 = 3\), Höhe \(3 - 1 = 2\). Fläche \(A = 3 \cdot 2 = 6\). 6. Flächeninhalt des Bildes: Breite \(|9 - 6| = 3\), Höhe \(3 - 1 = 2\). Fläche \(A' = 3 \cdot 2 = 6\). 7. Die Achsenspiegelung ist eine Kongruenzabbildung, daher bleibt der Flächeninhalt unverändert (Flächentreue).

a) \(A'(9 \mid 1)\), \(B'(6 \mid 1)\), \(C'(6 \mid 3)\) und \(D'(9 \mid 3)\). b) Beide Flächeninhalte betragen \(6\) Flächeneinheiten. Dies zeigt, dass die Achsenspiegelung flächentreu ist (die Größe der Figur bleibt gleich).

- Wo genau liegt der Schnittpunkt der Diagonalen im Verhältnis zu den Eckpunkten? - In einem Quadrat sind die Diagonalen gleich lang und stehen senkrecht aufeinander. Wie hilft dir das im Koordinatensystem? - Drehe die Strecke \(\overline{MR}\) gedanklich um den Punkt \(M\) um \(90^\circ\) nach links bzw. rechts. Welche beiden möglichen Endpunkte erhältst du?

1. Berechnung des Mittelpunkts \(M\): Da \(M\) die Mitte der Strecke \(PR\) ist, berechnet man den Mittelwert der Koordinaten von \(P(2 \mid 2)\) und \(R(6 \mid 6)\): \(x_M = \frac{2+6}{2} = 4\) und \(y_M = \frac{2+6}{2} = 4\). Somit ist \(M(4 \mid 4)\). 2. Von \(M(4 \mid 4)\) nach \(R(6 \mid 6)\) geht man \(2\) Einheiten nach rechts und \(2\) Einheiten nach oben. 3. Die Diagonale \(QS\) steht senkrecht auf \(PR\) und ist gleich lang. Durch eine Drehung der Strecke \(\overline{MR}\) um den Punkt \(M\) um \(90^\circ\) nach links bzw. rechts erhält man die Punkte \((6 \mid 2)\) und \((2 \mid 6)\). 4. Je nach Umlaufrichtung des Quadrats sind zwei Beschriftungen möglich: \(Q(6 \mid 2),\,S(2 \mid 6)\) oder \(Q(2 \mid 6),\,S(6 \mid 2)\).

a) Der Mittelpunkt ist \(M(4 \mid 4)\). b) Die beiden fehlenden Eckpunkte sind \((6 \mid 2)\) und \((2 \mid 6)\). Möglich sind \(Q(6 \mid 2),\,S(2 \mid 6)\) oder \(Q(2 \mid 6),\,S(6 \mid 2)\).

- Skizziere einen Drachen und zeichne die Symmetrieachse ein. - Was passiert mit einer Strecke, die senkrecht von einer Symmetrieachse geschnitten wird? - Warum wäre es eine Raute, wenn beide Diagonalen halbiert würden?

1. Ein Drachenviereck besitzt eine Symmetrieachse, die durch zwei gegenüberliegende Eckpunkte verläuft. Diese Achse ist identisch mit einer der Diagonalen (nennen wir sie \(e\)). 2. Die Eckpunkte der zweiten Diagonale (\(f\)) liegen symmetrisch zur Achse \(e\). Daher wird \(f\) von \(e\) im rechten Winkel geschnitten und genau in der Mitte geteilt. 3. Da das Viereck keine Raute ist, gibt es keine zweite Symmetrieachse senkrecht zu \(e\). Der Schnittpunkt der Diagonalen ist daher nicht die Mitte von \(e\). 4. Ergebnis: Die Diagonale auf der Symmetrieachse (\(e\)) halbiert die andere Diagonale (\(f\)), wird aber selbst nicht halbiert.

a) Die Symmetrieachse des Drachens halbiert die Strecke zwischen den beiden symmetrischen Eckpunkten (die zweite Diagonale). Da keine Punktsymmetrie vorliegt, wird die Diagonale auf der Achse selbst nicht halbiert. b) Die Diagonale auf der Symmetrieachse ist diejenige, die die andere Diagonale halbiert.

- Beginne bei beiden Konstruktionen mit einer Seite und dem gegebenen Winkel. - Wie unterscheiden sich die Anordnungen der Seiten bei einem Parallelogramm und einem Drachenviereck? - Denke daran, dass beim Drachenviereck benachbarte Seiten paarweise gleich lang sind.

1. Konstruktion des Parallelogramms: Zeichne die Seite \(AB = 5\,\text{cm}\). Trage in \(A\) den Winkel \(\alpha = 50^\circ\) ab und zeichne \(AD = 3\,\text{cm}\). Zeichne durch \(B\) eine Parallele zu \(AD\) und durch \(D\) eine Parallele zu \(AB\); ihr Schnittpunkt ist \(C\). Das Parallelogramm ist punktsymmetrisch zum Schnittpunkt seiner Diagonalen. 2. Konstruktion des Drachenvierecks: Zeichne \(AB = 5\,\text{cm}\). Trage in \(B\) den Winkel \(\beta = 50^\circ\) ab und zeichne \(BC = 3\,\text{cm}\). Zeichne einen Kreis um \(C\) mit Radius \(3\,\text{cm}\) und einen Kreis um \(A\) mit Radius \(5\,\text{cm}\). Außer \(B\) haben die Kreise einen zweiten Schnittpunkt; dieser ist \(D\). Verbinde \(C\) mit \(D\) und \(D\) mit \(A\). Das Drachenviereck ist achsensymmetrisch zur Diagonalen \(AC\). 3. Symmetriearten: Das Parallelogramm ist punktsymmetrisch zum Diagonalenschnittpunkt. Das Drachenviereck ist achsensymmetrisch zur Diagonalen \(AC\).

a) Zeichne \(AB = 5\,\text{cm}\), \(AD = 3\,\text{cm}\) unter \(50^\circ\) und ergänze das Parallelogramm mit Parallelen. b) Zeichne \(AB = 5\,\text{cm}\), \(BC = 3\,\text{cm}\) unter \(50^\circ\); der zweite Schnittpunkt der Kreise um \(A\) mit Radius \(5\,\text{cm}\) und um \(C\) mit Radius \(3\,\text{cm}\) ist \(D\). c) Das Parallelogramm ist punktsymmetrisch zum Diagonalenschnittpunkt. Das Drachenviereck ist achsensymmetrisch zur Diagonalen \(AC\).

- Überlege dir, wie du ein Blatt Papier falten müsstest, damit die Ränder exakt aufeinanderliegen. - Zeichne dir die genannten Vierecke auf und skizziere mögliche Spiegelachsen. - Denke an den Unterschied zwischen Achsen, die durch Ecken gehen, und Achsen, die Seiten halbieren. - Welche Form ist besonders regelmäßig und hat daher die meisten Symmetrien?

1. Ein Viereck mit genau zwei Symmetrieachsen durch gegenüberliegende Eckpunkte ist eine Raute, die kein Quadrat ist. Die beiden Achsen sind ihre Diagonalen. 2. Ein Viereck mit genau zwei Symmetrieachsen durch die Mittelpunkte gegenüberliegender Seiten ist ein Rechteck, das kein Quadrat ist. 3. Das Quadrat besitzt vier Symmetrieachsen: die beiden Diagonalen und die beiden Geraden durch die Mittelpunkte je zweier gegenüberliegender Seiten.

a) Eine Raute, die kein Quadrat ist. b) Ein Rechteck, das kein Quadrat ist. c) Ein Quadrat; seine Symmetrieachsen sind die beiden Diagonalen und die beiden Geraden durch die Mittelpunkte gegenüberliegender Seiten.

- Überlege, wie sich die Parallelität der Seiten auf die Winkel in einem symmetrischen Trapez auswirkt. - Probiere an einer Skizze eines schiefen Parallelogramms aus, ob du es falten kannst, sodass die Kanten genau aufeinanderliegen. - Welche Figuren haben zwar eine „Spiegelachse“, aber man kann sie nicht um \(180^\circ\) drehen, ohne dass sie anders aussehen?

1. Ist das achsensymmetrische Trapez zugleich ein Parallelogramm, so sind benachbarte Innenwinkel eines Parallelogramms ergänzend. Durch die Achsensymmetrie sind die beiden Winkel an derselben Grundseite gleich groß. Gleiche, ergänzende Winkel sind jeweils \(90^\circ\). Das Viereck ist daher ein Rechteck. 2. Ein allgemeines Parallelogramm, das weder Rechteck noch Raute ist, besitzt keine Symmetrieachse, sondern nur ein Symmetriezentrum. Die Anzahl der Symmetrieachsen ist \(0\). 3. Ein Drachenviereck, das keine Raute ist, oder ein gleichschenkliges Trapez, das kein Rechteck ist, ist achsensymmetrisch, aber nicht punktsymmetrisch.

a) Es ist ein Rechteck. b) Es besitzt \(0\) Symmetrieachsen. c) Ein Beispiel ist ein gleichschenkliges Trapez, das kein Rechteck ist, oder ein Drachenviereck, das keine Raute ist.

- Welche Vierecksart besitzt welche Symmetrieeigenschaften? - Erinnere dich an die Definition von punktsymmetrischen Vierecken (Parallelogramme). - Wie viele Paare gleicher Seiten hat ein gleichschenkliges Trapez? - Achte bei Aufgabenteil b) darauf, dass eine Raute mehr als eine Symmetrieachse hat.

1. Analyse zu a): Ein punktsymmetrisches Viereck mit vier gleichen Seiten ist eine Raute (oder ein Quadrat). Die Seitenlänge berechnet sich durch \(s = 24\,\text{cm} : 4 = 6\,\text{cm}\). Alle vier Seiten sind \(6\,\text{cm}\) lang. 2. Analyse zu b): Ein Viereck, das zu genau einer Diagonale achsensymmetrisch ist, ist ein Drachenviereck. Es hat zwei Paare gleicher benachbarter Seiten. Wenn zwei Seiten \(5\,\text{cm}\) lang sind, gibt es zwei Fälle. Fall 1: Die beiden anderen Seiten sind ebenfalls \(5\,\text{cm}\) (dann wäre es eine Raute mit zwei Symmetrieachsen, was der Bedingung „genau eine“ widerspricht). Fall 2: Die beiden anderen Seiten \(x\) sind gleich lang. Es gilt \(2 \cdot 5\,\text{cm} + 2x = 24\,\text{cm} \Rightarrow 10\,\text{cm} + 2x = 24\,\text{cm} \Rightarrow 2x = 14\,\text{cm} \Rightarrow x = 7\,\text{cm}\). Die Seiten sind \(5\,\text{cm}, 5\,\text{cm}, 7\,\text{cm}, 7\,\text{cm}\). 3. Analyse zu c): Bei einem gleichschenkligen Trapez sind die beiden Schenkel \(b\) und \(d\) gleich lang. Es gilt \(a + c + 2b = 24\,\text{cm}\). Einsetzen der Werte: \(10\,\text{cm} + 4\,\text{cm} + 2b = 24\,\text{cm} \Rightarrow 14\,\text{cm} + 2b = 24\,\text{cm} \Rightarrow 2b = 10\,\text{cm} \Rightarrow b = 5\,\text{cm}\). Die Seiten sind \(10\,\text{cm}, 5\,\text{cm}, 4\,\text{cm}, 5\,\text{cm}\).

a) \(6\,\text{cm}, 6\,\text{cm}, 6\,\text{cm}, 6\,\text{cm}\) b) \(5\,\text{cm}, 5\,\text{cm}, 7\,\text{cm}, 7\,\text{cm}\) c) \(10\,\text{cm}, 5\,\text{cm}, 4\,\text{cm}, 5\,\text{cm}\)

- Stelle dir vor, du zeichnest die Diagonalen in die Figuren ein. - Überlege, an welchem Punkt sich die Diagonalen jeweils schneiden. - Denke an die Längen der Diagonalen und den Winkel, in dem sie aufeinander treffen. - Ein Quadrat ist eine sehr spezielle Figur – es muss alle Eigenschaften von Rechteck und Raute vereinen.

1. Gemeinsamkeit von Rechteck und gleichschenkligem Trapez: In beiden Vierecksarten sind die Diagonalen gleich lang. 2. Unterschied: Beim Rechteck halbieren sich die Diagonalen gegenseitig, beim gleichschenkligen Trapez, das kein Parallelogramm ist, nicht. 3. Bedingungen für ein Quadrat: Die Diagonalen müssen erstens gleich lang sein, zweitens einander halbieren und drittens senkrecht aufeinander stehen.

a) Die Diagonalen sind gleich lang. b) Beim Rechteck halbieren sich die Diagonalen gegenseitig; beim genannten gleichschenkligen Trapez nicht. c) Die Diagonalen sind gleich lang, halbieren einander und stehen senkrecht aufeinander.

- Welche Diagonale wird bei einem Drachenviereck durch die Symmetrieachse halbiert? - In welchem Winkel stehen die Diagonalen eines Drachenvierecks zueinander? - Beginne mit der Zeichnung der Symmetrieachse.

1. Zeichnen der Diagonale \(e\) als Strecke \(\overline{AC}\) mit \(8\,\text{cm}\). 2. Abtragen der Strecke \(\overline{AS} = 2\,\text{cm}\) auf \(\overline{AC}\), um den Diagonalenschnittpunkt \(S\) zu erhalten. 3. Zeichnen einer Senkrechten zur Diagonale \(e\) durch den Punkt \(S\). 4. Da \(e\) die Symmetrieachse ist, wird \(f\) in \(S\) halbiert. Abtragen von jeweils \(\frac{f}{2} = 2\,\text{cm}\) auf der Senkrechten nach oben und unten von \(S\) aus, um die Punkte \(B\) und \(D\) zu erhalten. 5. Verbinden der Punkte \(A, B, C\) und \(D\) zum Drachenviereck.

Das Drachenviereck wird konstruiert, indem man \(e = 8\,\text{cm}\) zeichnet, auf \(e\) den Punkt \(S\) im Abstand von \(2\,\text{cm}\) zu \(A\) markiert und dort eine Senkrechte errichtet, auf der \(B\) und \(D\) jeweils im Abstand von \(2\,\text{cm}\) zu \(S\) liegen.

- Was weißt du über die Symmetrie eines Quadrats? - Wie verhalten sich die Diagonalen zueinander, wenn man das Quadrat als speziellen Drachen oder spezielle Raute betrachtet? - Überlege, wie du den Mittelpunkt einer Strecke genau bestimmen kannst.

1. Zeichnen der ersten Diagonale als Strecke \(\overline{AC} = 6\,\text{cm}\). 2. Konstruktion der Mittelsenkrechten der Strecke \(\overline{AC}\), um den Mittelpunkt \(M\) und die Richtung der zweiten Diagonale zu finden. 3. Da die Diagonalen im Quadrat gleich lang sind und einander halbieren, wird ein Kreis um \(M\) mit dem Radius \(r = \frac{6}{2} = 3\,\text{cm}\) gezeichnet. 4. Die Schnittpunkte des Kreises mit der Mittelsenkrechten sind die Eckpunkte \(B\) und \(D\). 5. Verbinden der Punkte zum Quadrat. 6. Eigenschaften der Diagonalen: Sie sind gleich lang, sie halbieren einander und sie stehen senkrecht aufeinander (\(90^\circ\)-Winkel).

Das Quadrat wird über die Mittelsenkrechte der ersten Diagonale konstruiert. Die Diagonalen sind gleich lang (\(6\,\text{cm}\)), halbieren einander und schneiden sich im rechten Winkel (\(90^\circ\)).

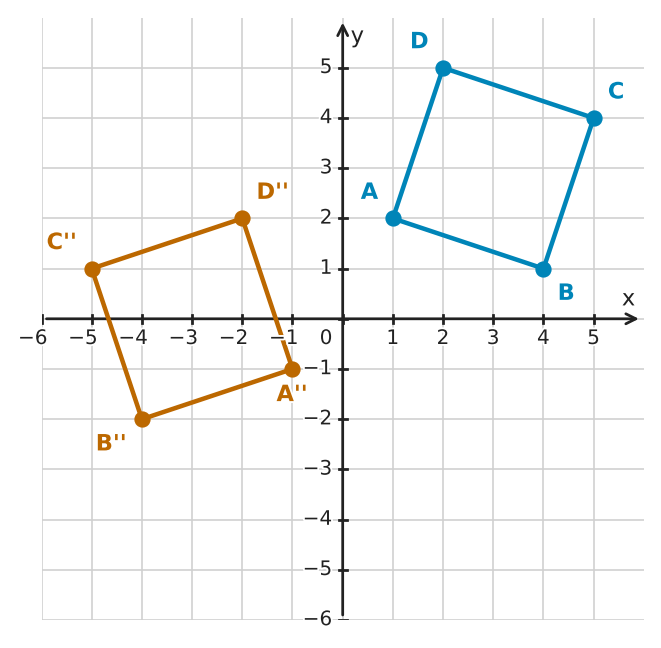

- Lies zuerst die Koordinaten der ursprünglichen Punkte und der Bildpunkte sorgfältig ab. - Vergleiche die x-Koordinaten entsprechender Punkte miteinander. - Vergleiche anschließend die y-Koordinaten entsprechender Punkte. - Deute den Vorzeichenwechsel der x-Koordinate und die Änderung der y-Koordinate geometrisch.

1. Abgelesene Eckpunkte: \(A(1 \mid 2)\), \(B(4 \mid 1)\), \(C(5 \mid 4)\), \(D(2 \mid 5)\) sowie \(A''(-1 \mid -1)\), \(B''(-4 \mid -2)\), \(C''(-5 \mid 1)\), \(D''(-2 \mid 2)\). 2. Zum Beispiel gilt für \(A(1 \mid 2)\): \(A''(-1 \mid -1)\), also \(x''=-x\) und \(y''=y-3\). Auch \(C(5 \mid 4)\) wird so auf \(C''(-5 \mid 1)\) abgebildet. Damit ist Regel II richtig: \((x \mid y) \rightarrow (-x \mid y-3)\). 3. Zuerst wird an der y-Achse gespiegelt, anschließend um \(3\) Einheiten nach unten verschoben.

a) \(A(1 \mid 2)\), \(B(4 \mid 1)\), \(C(5 \mid 4)\), \(D(2 \mid 5)\); \(A''(-1 \mid -1)\), \(B''(-4 \mid -2)\), \(C''(-5 \mid 1)\), \(D''(-2 \mid 2)\) b) Regel II: \((x \mid y) \rightarrow (-x \mid y-3)\) c) Spiegelung an der y-Achse und danach Verschiebung um \(3\) Einheiten nach unten.

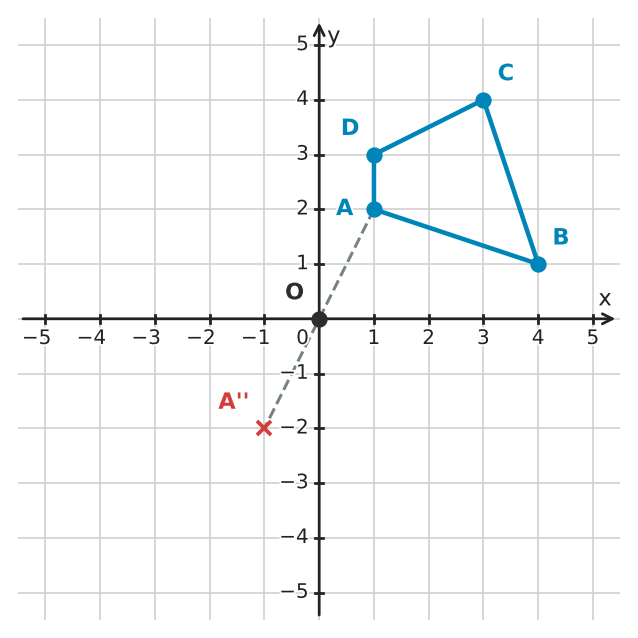

- Welcher Punkt liegt genau in der Mitte zwischen \(A\) und \(A''\)? - Vergleiche die Koordinaten von \(A\) und \(A''\). - Übertrage die beobachtete Änderung auf \(B\), \(C\) und \(D\). - Formuliere anschließend eine allgemeine Regel für \(P(x \mid y)\).

1. Die gestrichelte Strecke von \(A(1 \mid 2)\) zu \(A''(-1 \mid -2)\) verläuft durch den Ursprung \(O(0 \mid 0)\), der genau in ihrer Mitte liegt. Es handelt sich um eine Punktspiegelung am Koordinatenursprung. 2. Bei einer Punktspiegelung am Ursprung werden die Vorzeichen beider Koordinaten umgekehrt. Daher gilt \(B''(-4 \mid -1)\), \(C''(-3 \mid -4)\) und \(D''(-1 \mid -3)\). 3. Allgemein wird \(P(x \mid y)\) auf \(P''(-x \mid -y)\) abgebildet.

a) \(B''(-4 \mid -1)\), \(C''(-3 \mid -4)\), \(D''(-1 \mid -3)\) b) Beide Koordinaten werden mit \(-1\) multipliziert: \(P(x \mid y) \rightarrow P''(-x \mid -y)\).

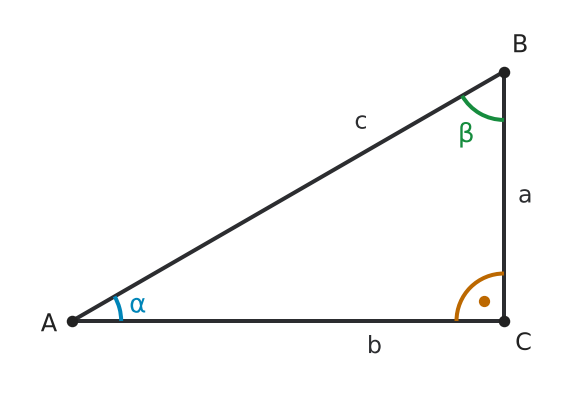

- Was passiert mit der kurzen Seite, wenn du das Dreieck verdoppelst? - Wie nennt man ein Dreieck, bei dem alle drei Seiten gleich lang sind? - Welche Winkelweiten findest du in einem gleichseitigen Dreieck? - Wie verändern sich die Winkel bei einer Achsenspiegelung?

1. Durch Spiegelung des Dreiecks an der Kathete \(b\) entsteht ein größeres Dreieck mit zwei Seiten der Länge \(c\). Die Grundseite dieses neuen Dreiecks besteht aus zwei Katheten der Länge \(a\), ist also \(2a\) lang. 2. Da laut Aufgabenstellung \(c = 2a\) gilt, sind alle drei Seiten des großen Dreiecks gleich lang (\(2a\)). Es handelt sich also um ein gleichseitiges Dreieck. 3. In einem gleichseitigen Dreieck sind alle Innenwinkel \(60\,^\circ\) groß. Somit ist der Winkel \(\beta\) im ursprünglichen Dreieck \(60\,^\circ\). 4. Der Winkel \(\alpha\) ist die Hälfte eines Winkels des gleichseitigen Dreiecks, also \(\alpha = 60\,^\circ : 2 = 30\,^\circ\). (Alternativ über die Innenwinkelsumme: \(180\,^\circ - 90\,^\circ - 60\,^\circ = 30\,^\circ\)).

a) \(\alpha = 30\,^\circ\) und \(\beta = 60\,^\circ\). b) Durch Spiegelung an der Kathete \(b\) entsteht ein gleichseitiges Dreieck, da alle Seiten dann die Länge \(c = 2a\) besitzen. Daraus folgen die Winkelweiten.

- Wenn Diagonalen senkrecht stehen, bilden sie ein Kreuz. - Damit eine Figur symmetrisch ist, müssen die Punkte auf der einen Seite der Achse genau die Spiegelbilder der Punkte auf der anderen Seite sein. - Was passiert mit den Seitenlängen, wenn sich die Diagonalen gegenseitig halbieren?

1. Konstruktion eines allgemeinen Vierecks mit \(e \perp f\): Zeichne eine Strecke \(AC = 6\,\text{cm}\) (Diagonale \(e\)). Wähle einen Punkt \(P\) auf \(AC\), der nicht der Mittelpunkt ist (z. B. \(2\,\text{cm}\) von \(A\) entfernt). Zeichne durch \(P\) eine Senkrechte zu \(AC\). Markiere auf dieser Senkrechten die Punkte \(B\) und \(D\) so, dass \(P\) nicht der Mittelpunkt von \(BD\) ist (z. B. \(PB = 1\,\text{cm}\) und \(PD = 3\,\text{cm}\)). Verbinde \(A, B, C, D\). Da keine Diagonale die andere halbiert, liegt keine Achsensymmetrie vor und es ist kein Drachenviereck. 2. Bedingung für ein Drachenviereck: Damit Achsensymmetrie vorliegt, muss eine Diagonale auf der Mittelsenkrechten der anderen Diagonalen liegen. Das bedeutet, eine Diagonale muss von der anderen halbiert werden. 3. Bedingung für eine Raute: Ein Drachenviereck ist eine Raute, wenn sich beide Diagonalen gegenseitig halbieren. In diesem Fall ist das Viereck zusätzlich punktsymmetrisch.

a) Zeichnung eines Vierecks, bei dem die Diagonalen sich nicht halbieren (z. B. Schnittpunkt teilt \(e\) im Verhältnis \(1:2\) und \(f\) im Verhältnis \(1:3\)). b) Eine Diagonale muss die andere Diagonale halbieren (eine Diagonale ist die Mittelsenkrechte der anderen). c) Die Diagonalen müssen sich gegenseitig halbieren.

- Was ist die entscheidende Eigenschaft eines Drachenvierecks bezüglich der Seitenlängen? - Was passiert mit einem Rechteck, wenn man fordert, dass alle Seiten gleich lang sind? - Welche Bedingungen muss ein Viereck erfüllen, um ein Trapez zu sein? - Was macht ein Trapez „gleichschenklig“ oder „symmetrisch“?

Für Teil a) gilt die inklusive Definition: Ein Drachenviereck besitzt mindestens zwei Paare gleich langer benachbarter Seiten; Rauten und Quadrate sind eingeschlossen. 1. Analyse der Bedingung für das Rechteck: Damit ein Rechteck ein Drachenviereck ist, müssen benachbarte Seiten gleich lang sein. Ein Rechteck mit gleich langen benachbarten Seiten ist ein Quadrat. 2. Definition des gleichschenkligen Trapezes: Ein Viereck mit mindestens einem Paar paralleler Seiten und einer Symmetrieachse, die die Mittelsenkrechte dieser parallelen Seiten ist. 3. Anwendung auf das Quadrat: Ein Quadrat hat zwei Paare paralleler Seiten (erfüllt also die Trapezbedingung) und ist achsensymmetrisch zu den Mittelsenkrechten dieser Seiten. Damit erfüllt es alle Kriterien eines gleichschenkligen Trapezes.

a) Nach der inklusiven Definition müssen die benachbarten Seiten gleich lang sein. Das Rechteck wird dadurch zu einem Quadrat. b) Ein Quadrat besitzt (sogar zwei) Paare paralleler Seiten und ist damit ein Trapez. Da es achsensymmetrisch zur Mittelsenkrechten dieser Seiten ist (und somit gleich lange Schenkel sowie gleich große Basiswinkel von \(90^\circ\) hat), erfüllt es die Definition eines gleichschenkligen Trapezes.

- Überlege, wie du die Stäbe anordnen kannst: paarweise gegenüber oder paarweise nebeneinander. - Was ist die Definition eines gleichschenkligen Trapezes im Vergleich zu einem Parallelogramm? - Untersuche, welche Symmetrien entstehen, wenn du die Winkel zwischen den Stäben veränderst.

1. Identifikation der Vierecksarten: Mit den Paaren \((4, 4)\) und \((8, 8)\) können Vierecke mit jeweils zwei gleichen Seiten gelegt werden. - Werden gegenüberliegende Seiten gleich lang gewählt (\(4, 8, 4, 8\)), entsteht ein Parallelogramm. Mit nicht rechten Winkeln erhält man ein allgemeines Parallelogramm; mit rechten Winkeln ein Rechteck. - Werden benachbarte Seiten gleich lang gewählt (\(4, 4, 8, 8\)), entsteht ein Drachenviereck. 2. Begründung zum Trapez: Ein gleichschenkliges Trapez benötigt zwei gleich lange Schenkel. Wählt man die beiden \(4\,\text{cm}\)-Stäbe als Schenkel, müssten die parallelen Grundseiten \(8\,\text{cm}\) und \(8\,\text{cm}\) lang sein. Da diese aber gleich lang sind, handelt es sich um ein Parallelogramm. Wählt man die \(8\,\text{cm}\)-Stäbe als Schenkel, müssten die Grundseiten \(4\,\text{cm}\) und \(4\,\text{cm}\) lang sein, was ebenfalls ein Parallelogramm ergibt. Für ein „echtes“ Trapez müssten die parallelen Seiten unterschiedliche Längen haben, wofür nicht genügend passende Stäbe vorhanden sind. 3. Symmetrieachsen: - Allgemeines Parallelogramm, das weder Rechteck noch Raute ist: keine Symmetrieachsen, nur punktsymmetrisch. - Rechteck: Zwei Symmetrieachsen (Mittelsenkrechte der Seiten). - Drachenviereck: Eine Symmetrieachse (durch die Eckpunkte zwischen den gleich langen Seiten).

a) Allgemeines Parallelogramm (weder Rechteck noch Raute), Rechteck und Drachenviereck. b) Für ein Trapez mit unterschiedlichen Grundseiten müssten z. B. \(a=8\) und \(c=4\) sein. Dann blieben als Schenkel nur noch ein \(8\,\text{cm}\)- und ein \(4\,\text{cm}\)-Stab übrig, wodurch das Trapez nicht mehr gleichschenklig wäre. Sind die Schenkel gleich lang (z. B. beide \(4\,\text{cm}\)), müssen die Grundseiten die restlichen Stäbe sein (beide \(8\,\text{cm}\)), was ein Parallelogramm ergibt. c) Allgemeines Parallelogramm: keine Achsen; Rechteck: zwei Achsen (Seitenmitten); Drachenviereck: eine Achse (Diagonale).

- Was weißt du über die Diagonalen in einem Quadrat? - Wie verhalten sich die vier kleinen Dreiecke zueinander, wenn du das große Quadrat drehst? - Welche Symmetrieachsen hat ein Quadrat? - Überlege, was passiert, wenn man eine Figur spiegelt, die selbst symmetrisch zu dieser Achse liegt.

1. Eigenschaften der Teildreiecke: Die Diagonalen eines Quadrats stehen senkrecht aufeinander und sind gleich lang. Daher sind die Dreiecke \(ABS\), \(BCS\), \(CDS\) und \(DAS\) rechtwinklig, weil der Winkel bei \(S\) jeweils \(90^\circ\) beträgt, und gleichschenklig, weil \(AS = BS = CS = DS\) gilt. 2. Form des Vierecks: Aufgrund der Drehsymmetrie des Quadrats um \(90^\circ\) um den Punkt \(S\) werden die vier Teildreiecke und damit auch ihre Inkreismittelpunkte aufeinander abgebildet. Da die Abstände der Mittelpunkte zum Zentrum \(S\) gleich sind und die Verbindungslinien jeweils um \(90^\circ\) gedreht werden, bilden die vier Punkte \(M_1\), \(M_2\), \(M_3\) und \(M_4\) ein Quadrat. 3. Spiegelung: Die Diagonale \(AC\) ist eine Symmetrieachse des Quadrats. Bei einer Spiegelung an \(AC\) wird das Dreieck \(ABS\) auf das Dreieck \(DAS\) abgebildet. Folglich wird sein Inkreismittelpunkt \(M_1\) auf den Inkreismittelpunkt \(M_4\) des Dreiecks \(DAS\) abgebildet.

a) Es sind gleichschenklig-rechtwinklige Dreiecke. b) Es entsteht ein Quadrat, da die Anordnung der Inkreismittelpunkte die \(90^\circ\)-Drehsymmetrie des ursprünglichen Quadrats übernimmt. c) \(M_1\) wird auf \(M_4\), den Inkreismittelpunkt des Dreiecks \(DAS\), abgebildet.

- Betrachte die Punktspiegelung am Punkt \(Z\). - Wohin wird der Punkt \(P\) abgebildet? - Welche Gerade wäre das Bild von \(PQ\), falls \(PQ \parallel RS\) gälte?

1. Da \(P, Z, R\) auf einer Geraden liegen und \(PZ = ZR\) gilt, ist \(R\) das Bild von \(P\) bei der Punktspiegelung am Zentrum \(Z\). 2. Angenommen, \(PQ\) wäre parallel zu \(RS\). Die Punktspiegelung bildet die Gerade \(PQ\) auf eine Gerade durch \(R\) ab, die zu \(PQ\) parallel ist. 3. Durch \(R\) gibt es genau eine Parallele zu \(PQ\). Unter der Annahme \(PQ \parallel RS\) muss die Bildgerade daher \(RS\) sein. 4. Die Gerade \(QS\) verläuft durch das Spiegelzentrum \(Z\) und wird deshalb auf sich selbst abgebildet. Das Bild von \(Q\) liegt somit sowohl auf \(QS\) als auch auf \(RS\), also im Punkt \(S\). 5. Dann müsste \(QZ = ZS\) gelten. Das widerspricht der Voraussetzung \(QZ \ne ZS\). Daher gilt \(PQ \not\parallel RS\).

Nein. Wären \(PQ\) und \(RS\) parallel, würde die Punktspiegelung an \(Z\) den Punkt \(Q\) auf \(S\) abbilden. Dann wäre \(QZ = ZS\), im Widerspruch zur Voraussetzung.

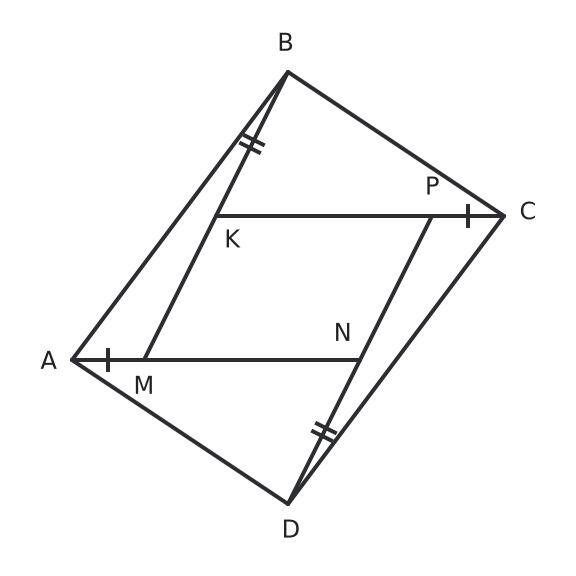

- Denke an die Punktsymmetrie eines Parallelogramms bezüglich seines Mittelpunkts. - Wenn die Verlängerungsstrecken paarweise gleich lang sind, was bedeutet das für die Bildpunkte bei einer Drehung um \(180^\circ\)?

1. Sei \(O\) der Diagonalenschnittpunkt des Parallelogramms \(MNPK\). Die Punktspiegelung an \(O\) bildet \(M\) auf \(P\) und \(K\) auf \(N\) ab. 2. Die Verlängerung von \(MN\) über \(M\) hinaus wird auf die Verlängerung von \(KP\) über \(P\) hinaus abgebildet. Wegen \(MA = PC\) ist daher \(C\) das Bild von \(A\). 3. Ebenso wird die Verlängerung von \(MK\) über \(K\) hinaus auf die Verlängerung von \(PN\) über \(N\) hinaus abgebildet. Wegen \(KB = ND\) ist \(D\) das Bild von \(B\). 4. Somit ist \(O\) sowohl Mittelpunkt von \(AC\) als auch Mittelpunkt von \(BD\). Die Diagonalen des Vierecks \(ABCD\) halbieren sich gegenseitig. 5. Nach dem Diagonalenkriterium ist \(ABCD\) ein Parallelogramm.

Die Punktspiegelung am Mittelpunkt \(O\) von \(MNPK\) bildet wegen \(MA = PC\) den Punkt \(A\) auf \(C\) und wegen \(KB = ND\) den Punkt \(B\) auf \(D\) ab. Daher halbieren sich die Diagonalen \(AC\) und \(BD\) gegenseitig in \(O\), also ist \(ABCD\) ein Parallelogramm.

- Was passiert mit einer Geraden, wenn man sie an einem Punkt spiegelt (um \(180^\circ\) dreht)? - Welche Seiten des ursprünglichen Vierecks bilden nach dem Zusammenfügen den Rand des Sechsecks? - Überlege, welche Seiten des Sechsecks einander bei der Punktspiegelung als Bild und Urbild entsprechen.

1. Eine Punktspiegelung um den Punkt \(Z\) (eine Drehung um \(180^\circ\)) bildet jede Gerade auf eine zu ihr parallele Gerade ab. 2. Die beiden kongruenten Vierecke gehen durch die Punktspiegelung am Mittelpunkt \(Z\) der gemeinsamen Seite ineinander über. 3. Die gemeinsame Seite liegt im Inneren der Figur und gehört nicht zum Rand des Sechsecks. Es verbleiben jeweils drei Seiten pro Viereck, die den Umfang des Sechsecks bilden. 4. Jede dieser drei Seiten wird durch die Punktspiegelung auf eine gegenüberliegende Seite des Sechsecks abgebildet. Bildgerade und Ausgangsgerade sind parallel. 5. Somit besitzt das Sechseck drei Paare gegenüberliegender paralleler Seiten.

Das Sechseck besitzt drei Paare gegenüberliegender paralleler Seiten. Jede Randseite des einen Vierecks wird durch die Punktspiegelung an \(Z\) auf die gegenüberliegende, zu ihr parallele Randseite abgebildet.
