- Überlege, wie man die Gesamtlänge der Strahlabschnitte vom Scheitelpunkt aus berechnet. - Welche Streckenabschnitte müssen laut dem ersten Strahlensatz in welchem Verhältnis zueinander stehen? - Was sagt die Umkehrung des Strahlensatzes über die Parallelität aus, wenn die Verhältnisse gleich sind?

1. Berechnung der Gesamtlängen der Strecken vom Scheitelpunkt \(Z\) zu den äußeren Punkten: \(\overline{ZB} = \overline{ZA} + \overline{AB} = 3{,}5\,\text{cm} + 5{,}25\,\text{cm} = 8{,}75\,\text{cm}\) und \(\overline{ZD} = \overline{ZC} + \overline{CD} = 4{,}2\,\text{cm} + 6{,}3\,\text{cm} = 10{,}5\,\text{cm}\). 2. Prüfung des Verhältnisses der Teilstrecken auf dem ersten Strahl: \(\frac{\overline{ZA}}{\overline{ZB}} = \frac{3{,}5}{8{,}75} = 0{,}4\). 3. Prüfung des Verhältnisses der Teilstrecken auf dem zweiten Strahl: \(\frac{\overline{ZC}}{\overline{ZD}} = \frac{4{,}2}{10{,}5} = 0{,}4\). 4. Da die Verhältnisse auf beiden Strahlen gleich sind (\(0{,}4 = 0{,}4\)), folgt aus der Umkehrung des ersten Strahlensatzes, dass die Strecken \(AC\) und \(BD\) parallel zueinander verlaufen.

Ja, die Strecken \(AC\) und \(BD\) sind parallel, da die Verhältnisse der entsprechenden Strahlenabschnitte gleich sind: \(\frac{\overline{ZA}}{\overline{ZB}} = \frac{\overline{ZC}}{\overline{ZD}} = 0{,}4\).

- Überlege dir, welches Verhältnis zwischen den Teilstrecken auf den Strahlen und den parallelen Strecken besteht. - Achte darauf, für das Verhältnis auf dem Strahl immer die Strecke vom Scheitelpunkt aus zu verwenden. - Hilft es dir, die Gesamtlänge vom Scheitelpunkt bis zur zweiten Parallelen zuerst zu berechnen?

1. Bestimmung der Gesamtlänge auf dem ersten Strahl: \(SB = SA + AB = 4{,}0\,\text{cm} + 6{,}0\,\text{cm} = 10{,}0\,\text{cm}\). 2. Anwendung des 2. Strahlensatzes für die V-Figur: \(\frac{SA}{SB} = \frac{a}{b}\). 3. Einsetzen der bekannten Werte: \(\frac{4{,}0}{10{,}0} = \frac{3{,}0}{b}\). 4. Umstellen nach \(b\): \(b = \frac{3{,}0 \cdot 10{,}0}{4{,}0}\). 5. Berechnung des Ergebnisses: \(b = \frac{30{,}0}{4{,}0} = 7{,}5\,\text{cm}\).

Die Länge der Strecke \(b\) beträgt \(7{,}5\,\text{cm}\).

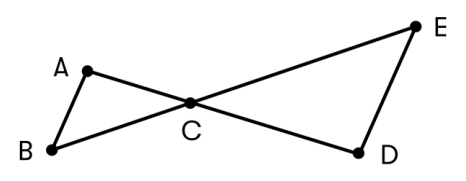

- Siehst du zwei Dreiecke, die die gleiche Form haben? Warum ist das so? - Kannst du ein Verhältnis zwischen den bekannten Seitenlängen aufstellen? - Wie hängen die gesuchte Teilstrecke und die gegebene Gesamtstrecke zusammen?

1. Identifikation ähnlicher Dreiecke: \(\triangle ABC \sim \triangle EDC\) aufgrund der parallelen Seiten (Stufen- oder Wechselwinkel) 2. Aufstellen des Längenverhältnisses: \(\frac{CE}{BC} = \frac{DE}{AB} = \frac{10}{6} = \frac{5}{3}\) 3. Nutzung der Gesamtstrecke \(BE\): \(BC + CE = 24\) 4. Einsetzen und Lösen der Gleichung: \(\frac{3}{5}CE + CE = 24 \Rightarrow \frac{8}{5}CE = 24 \Rightarrow CE = 15\)

15

- Wie hängen die Seitenlängen des kleinen Dreiecks mit denen des großen Dreiecks zusammen, wenn die Linien parallel sind? - Achte darauf, welche Seitenlängen du für das Verhältnis benutzt – immer vom gemeinsamen Eckpunkt aus messen. - Wenn du den Längenfaktor kennst, wie berechnest du daraus den Faktor für die Fläche? - Wie setzt sich die Fläche des großen Dreiecks aus den Teilflächen zusammen?

1. Berechnung der Gesamtlänge der Seite \(AC\): \(AC = CD + DA = 6\,\text{cm} + 9\,\text{cm} = 15\,\text{cm}\). 2. Bestimmung des Ähnlichkeitsfaktors \(k\): \(k = \frac{CD}{AC} = \frac{6}{15} = 0{,}4\). 3. Das Verhältnis der Flächeninhalte entspricht \(k^2\): \(k^2 = (0{,}4)^2 = 0{,}16\). Somit verhalten sich die Flächen wie \(0{,}16 : 1\) bzw. \(16 : 100 = 4 : 25\). 4. Berechnung des Flächeninhalts von Dreieck \(DEC\): \(A_{DEC} = 0{,}16 \cdot A_{ABC} = 0{,}16 \cdot 75\,\text{cm}^2 = 12\,\text{cm}^2\). 5. Berechnung der Fläche des Trapezes \(ABED\) durch Subtraktion: \(A_{Trapez} = A_{ABC} - A_{DEC} = 75\,\text{cm}^2 - 12\,\text{cm}^2 = 63\,\text{cm}^2\).

a) Der Ähnlichkeitsfaktor ist \(k = 0{,}4\). b) Das Verhältnis der Flächeninhalte beträgt \(k^2 = 0{,}16\) (oder \(4 : 25\)). c) Der Flächeninhalt des Trapezes \(ABED\) beträgt \(63\,\text{cm}^2\).

- Kannst du ein Verhältnis zwischen den bekannten Seitenlängen aufstellen? - Wie hängen die beiden gesuchten Teilstrecken mit der gegebenen Gesamtlänge zusammen? - Versuche, eine der unbekannten Längen durch die andere auszudrücken.

1. Aufstellen des Verhältnisses nach dem 1. Strahlensatz für die X-Figur: \(\frac{ZB}{ZC} = \frac{ZA}{ZD}\). 2. Einsetzen der gegebenen Werte für das Verhältnis: \(\frac{ZB}{ZC} = \frac{7{,}5}{12{,}5} = 0{,}6\). Daraus folgt \(ZB = 0{,}6 \cdot ZC\). 3. Nutzen der Gesamtlänge: \(ZB + ZC = 24{,}0\,\text{cm}\). 4. Substitution von \(ZB\): \(0{,}6 \cdot ZC + ZC = 24{,}0\,\text{cm}\), also \(1{,}6 \cdot ZC = 24{,}0\,\text{cm}\). 5. Berechnung von \(ZC\): \(ZC = 24{,}0 : 1{,}6 = 15{,}0\,\text{cm}\). 6. Berechnung von \(ZB\): \(ZB = 24{,}0\,\text{cm} - 15{,}0\,\text{cm} = 9{,}0\,\text{cm}\).

Die Teilstrecke \(ZB\) ist \(9{,}0\,\text{cm}\) lang und die Teilstrecke \(ZC\) ist \(15{,}0\,\text{cm}\) lang.

- Welche Teilstrecken entsprechen einander auf den beiden Strahlen? - Kannst du die Gesamtlänge des ersten Strahls bestimmen, um sie mit der Gesamtlänge des zweiten Strahls zu vergleichen? - Gibt es eine Möglichkeit, den zweiten Abschnitt direkt zu berechnen oder ist es einfacher, ihn von der Gesamtlänge abzuziehen?

1. Berechnung der Gesamtlänge auf dem ersten Strahl: \(a_{ges} = 12\,\text{cm} + 18\,\text{cm} = 30\,\text{cm}\). 2. Anwendung des 1. Strahlensatzes für Teil a): \(\frac{b_1}{b_{ges}} = \frac{a_1}{a_{ges}}\). 3. Einsetzen der Werte: \(\frac{b_1}{45} = \frac{12}{30}\). 4. Berechnung von \(b_1\): \(b_1 = \frac{12 \cdot 45}{30} = \frac{540}{30} = 18\,\text{cm}\). 5. Berechnung des verbleibenden Abschnitts für Teil b): \(b_2 = b_{ges} - b_1 = 45\,\text{cm} - 18\,\text{cm} = 27\,\text{cm}\). 6. Alternativ für b) über den Strahlensatz: \(\frac{b_2}{b_1} = \frac{a_2}{a_1} \Rightarrow \frac{b_2}{18} = \frac{18}{12} \Rightarrow b_2 = 18 \cdot 1{,}5 = 27\,\text{cm}\).

a) Der Abschnitt \(b_1\) ist \(18\,\text{cm}\) lang. b) Der Abschnitt \(b_2\) ist \(27\,\text{cm}\) lang.

- Wie erkennt man an der Funktionsgleichung, ob zwei Geraden parallel sind? - Um einen Schnittpunkt zu finden, kannst du die Funktionsgleichungen gleichsetzen. - Erinnere dich an die Formel für den Abstand zweier Punkte im Koordinatensystem. - Welche Streckenverhältnisse müssen bei einer X-Figur identisch sein?

1. Parallelität: Da beide Geraden \(p_1\) und \(p_2\) die Steigung \(m = 2\) besitzen, sind sie parallel. 2. Schnittpunkte mit \(g\): \(0{,}75x = 2x + 5 \Rightarrow -1{,}25x = 5 \Rightarrow x_A = -4; y_A = -3 \Rightarrow A(-4|-3)\). \(0{,}75x = 2x - 10 \Rightarrow -1{,}25x = -10 \Rightarrow x_B = 8; y_B = 6 \Rightarrow B(8|6)\). 3. Schnittpunkte mit \(h\): \(-0{,}5x = 2x + 5 \Rightarrow -2{,}5x = 5 \Rightarrow x_C = -2; y_C = 1 \Rightarrow C(-2|1)\). \(-0{,}5x = 2x - 10 \Rightarrow -2{,}5x = -10 \Rightarrow x_D = 4; y_D = -2 \Rightarrow D(4|-2)\). 4. Längenberechnung (Satz des Pythagoras): \(\overline{SA} = \sqrt{(-4)^2 + (-3)^2} = 5\). \(\overline{SB} = \sqrt{8^2 + 6^2} = 10\). \(\overline{SC} = \sqrt{(-2)^2 + 1^2} = \sqrt{5} \approx 2{,}24\). \(\overline{SD} = \sqrt{4^2 + (-2)^2} = \sqrt{20} = 2\sqrt{5} \approx 4{,}47\). 5. Verhältnisprüfung: \(\frac{\overline{SA}}{\overline{SB}} = \frac{5}{10} = 0{,}5\) und \(\frac{\overline{SC}}{\overline{SD}} = \frac{\sqrt{5}}{2\sqrt{5}} = 0{,}5\). Die Verhältnisse sind gleich, was die Strahlensatzfigur bestätigt.

a) \(m_{p_1} = m_{p_2} = 2\), daher parallel. b) \(A(-4|-3), B(8|6), C(-2|1), D(4|-2)\). c) Es gilt \(\frac{\overline{SA}}{\overline{SB}} = \frac{\overline{SC}}{\overline{SD}} = 0{,}5\). Somit liegt eine Strahlensatzfigur vor.

- Welche geometrische Figur entsteht, wenn sich die Diagonalen eines Trapezes schneiden? - Nutze das gegebene Längenverhältnis der parallelen Seiten für die Abschnitte auf den Diagonalen. - Wenn du die Summe zweier Strecken und ihr Verhältnis kennst, kannst du ein kleines Gleichungssystem oder eine einfache Gleichung aufstellen. - Wie ändert sich der Flächeninhalt einer Figur, wenn alle Seiten mit einem Faktor \(k\) multipliziert werden?

1. Begründung: Da \(AB \parallel CD\), bilden die sich schneidenden Diagonalen eine X-Figur (Zentrum \(S\)). Nach dem Wechselwinkelsatz sind die Winkel bei \(A\) und \(C\) sowie bei \(B\) und \(D\) gleich groß, weshalb die Dreiecke \(ABS\) und \(CDS\) ähnlich sind. 2. Anwendung des Strahlensatzes: Es gilt \(\frac{\overline{AS}}{\overline{CS}} = \frac{\overline{AB}}{\overline{CD}}\). Gegeben ist \(\overline{AB} = 1{,}5 \cdot \overline{CD}\), also \(\frac{\overline{AS}}{\overline{CS}} = 1{,}5\). 3. Aufstellen der Gleichung für die Diagonale: \(\overline{AS} + \overline{CS} = 15\). Ersetzen von \(\overline{AS}\) durch \(1{,}5 \cdot \overline{CS}\) ergibt: \(1{,}5 \cdot \overline{CS} + \overline{CS} = 15 \Rightarrow 2{,}5 \cdot \overline{CS} = 15\). 4. Berechnung: \(\overline{CS} = 15 : 2{,}5 = 6\,\text{cm}\). Damit ist \(\overline{AS} = 15 - 6 = 9\,\text{cm}\). 5. Flächenverhältnis: Das Verhältnis der Flächeninhalte ähnlicher Dreiecke entspricht dem Quadrat des Streckenverhältnisses (Ähnlichkeitsfaktor \(k\)). Hier ist \(k = \frac{\overline{AB}}{\overline{CD}} = 1{,}5\). Das Flächenverhältnis ist \(k^2 = 1{,}5^2 = 2{,}25\). Das Dreieck \(ABS\) ist also \(2{,}25\)-mal so groß wie das Dreieck \(CDS\).

a) Es liegt eine X-Figur vor, da \(AB \parallel CD\) und die Diagonalen Transversalen durch das Zentrum \(S\) sind. b) \(\overline{AS} = 9\,\text{cm}\) und \(\overline{CS} = 6\,\text{cm}\). c) Das Verhältnis der Flächeninhalte ist \(2{,}25\) (bzw. \(9:4\)), da das Flächenverhältnis dem Quadrat des Längenverhältnisses (\(1{,}5^2\)) entspricht.

- Welche Streckenverhältnisse sind laut den Strahlensätzen an dieser Figur gleich? - Skizziere dir die Situation, um zu sehen, welche Strecken zueinander gehören. - Beachte den Unterschied zwischen der Strecke vom Scheitelpunkt aus und dem Teilstück zwischen den Parallelen.

1. Anwendung des ersten Strahlensatzes (oder Ähnlichkeit der Dreiecke \(\triangle SAC\) und \(\triangle SBD\)): Es gilt \(\frac{|SA|}{|SB|} = \frac{|AC|}{|BD|}\). 2. Einsetzen der bekannten Werte und Verhältnisse: \(\frac{|SA|}{15\,\text{cm}} = \frac{2}{5}\). 3. Berechnung von \(|SA|\): \(|SA| = 15\,\text{cm} \cdot \frac{2}{5} = 6\,\text{cm}\). 4. Berechnung von \(|AB|\): Da \(A\) auf der Strecke \(SB\) liegt, gilt \(|AB| = |SB| - |SA| = 15\,\text{cm} - 6\,\text{cm} = 9\,\text{cm}\).

Die Teilstrecke \(|SA|\) ist \(6\,\text{cm}\) lang und die Teilstrecke \(|AB|\) ist \(9\,\text{cm}\) lang.

- Erinnere dich an den ersten Strahlensatz: In welchem Verhältnis stehen die Abschnitte auf den beiden Strahlen zueinander? - Achte darauf, ob du mit den Teilstrecken oder den Gesamtlängen vom Zentrum \(Z\) aus rechnest. - Wie hängen die Teilstrecken \(ZA\) und \(AB\) mit der Gesamtstrecke \(ZB\) zusammen?

1. Nach dem ersten Strahlensatz verhalten sich die Abschnitte auf den Strahlen proportional: \(\frac{ZA}{ZB} = \frac{ZA'}{ZB'}\). 2. Berechnung von \(ZB\): \(ZB = ZA + AB = 6 + 3 = 9\,\text{cm}\). 3. Aufstellen der Gleichung für \(ZB'\): \(\frac{6}{9} = \frac{8}{ZB'}\). 4. Auflösen nach \(ZB'\): \(ZB' = \frac{8 \cdot 9}{6} = 12\,\text{cm}\). 5. Berechnung von \(A'B'\): \(A'B' = ZB' - ZA' = 12 - 8 = 4\,\text{cm}\). 6. Überprüfung der Verhältnisse: \(ZA : AB = 6 : 3 = 2\) und \(ZA' : A'B' = 8 : 4 = 2\). Die Verhältnisse sind identisch.

a) Die Länge der Strecke \(A'B'\) beträgt \(4\,\text{cm}\). b) Beide Verhältnisse ergeben den Wert \(2\), da \(6 : 3 = 2\) und \(8 : 4 = 2\). Damit ist die Gleichheit der Verhältnisse gezeigt.
