- Was weißt du über die Lage der Diagonalen in einem Drachenviereck zueinander? - Welche Teilstrecken werden durch die Symmetrieachse beeinflusst? - Wenn eine Achse eine Figur spiegelt, was passiert dann mit Abständen von dieser Achse?

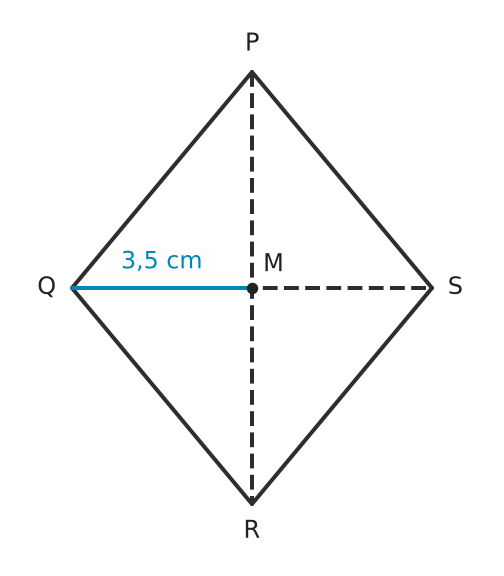

1. In einem Drachenviereck steht die Symmetrieachse (hier \(PR\)) senkrecht auf der anderen Diagonale (\(QS\)). 2. Die Symmetrieachse halbiert die andere Diagonale im Schnittpunkt \(M\). 3. Daraus folgt, dass die Teilstrecken \(QM\) und \(MS\) gleich lang sind: \(QM = MS = 3{,}5\,\text{cm}\). 4. Die Gesamtlänge der Diagonale \(QS\) berechnet sich als Summe der Teilstrecken: \(QS = QM + MS = 3{,}5\,\text{cm} + 3{,}5\,\text{cm} = 7\,\text{cm}\).

Die Diagonale \(QS\) ist \(7\,\text{cm}\) lang.

- Was weißt du über die Größe eines stumpfen Winkels? - Wie groß ist die Summe aller vier Winkel in einem Viereck? - Rechne doch einmal aus, was passiert, wenn du vier Winkel zusammenzählst, die alle größer als ein rechter Winkel sind.

1. Ein stumpfer Winkel ist größer als \(90^\circ\). 2. Sind alle vier Innenwinkel stumpf, ist jeder der vier Winkel größer als \(90^\circ\). 3. Ihre Summe ist deshalb größer als \(4 \cdot 90^\circ = 360^\circ\). 4. Das widerspricht der Innenwinkelsumme eines Vierecks. Paul hat nicht recht.

Nein, Paul hat nicht recht. Da ein stumpfer Winkel größer als \(90^\circ\) ist, wäre die Summe von vier stumpfen Winkeln immer größer als \(360^\circ\).

- Wie viel fehlt von der Summe der drei rechten Winkel noch bis zur gesamten Innenwinkelsumme? - Welchen Namen haben Winkel mit genau \(90^\circ\)? - Was müsste passieren, damit einer der Winkel stumpf wird? Würde die Gesamtsumme dann noch stimmen?

1. Die Summe der Innenwinkel beträgt \(360^\circ\). Die Summe der drei bekannten Winkel ist \(90^\circ + 90^\circ + 90^\circ = 270^\circ\). 2. Die Größe des vierten Winkels berechnet sich durch \(360^\circ - 270^\circ = 90^\circ\). 3. Ein Winkel von \(90^\circ\) wird als rechter Winkel bezeichnet. 4. Da der vierte Winkel zwingend \(90^\circ\) groß sein muss, kann er nicht stumpf sein (da stumpfe Winkel größer als \(90^\circ\) sind). Somit kann das Viereck keinen stumpfen Winkel haben.

a) Der vierte Winkel ist \(90^\circ\) groß. b) Es ist ein rechter Winkel. c) Nein, da der vierte Winkel genau \(90^\circ\) groß sein muss, bleibt kein Spielraum für einen stumpfen Winkel.

- Überlege, welche Eigenschaften ein Rechteck definieren. - Welche Bezeichnungen folgen zwingend aus den gegebenen Eigenschaften? - Welche Grundvoraussetzung muss ein Viereck erfüllen, um als Trapez bezeichnet zu werden?

1. Ein Parallelogramm mit vier rechten Winkeln ist ein Rechteck. 2. Für ein Quadrat müssten zusätzlich alle vier Seiten gleich lang sein; das ist nicht angegeben. 3. Nach der hier verwendeten Definition mit mindestens einem Paar paralleler Seiten ist das Viereck außerdem ein Trapez. 4. Die Bezeichnungen Drachenviereck, Raute und Quadrat treffen ohne weitere Seitenangaben nicht sicher zu.

Rechteck, Trapez

- Was passiert mit der Form eines Drachenvierecks, wenn man alle Seiten genau gleich lang macht? - Welche Vierecke kennst du, bei denen alle vier Seiten die gleiche Länge haben?

1. Ein Drachenviereck ist dadurch definiert, dass jeweils zwei benachbarte Seiten gleich lang sind. 2. Wenn alle vier Seiten gleich lang sind, sind insbesondere die gegenüberliegenden Seiten parallel, wodurch eine Raute (Rhombus) entsteht. 3. Wenn zusätzlich zu den vier gleich langen Seiten alle Winkel \(90^\circ\) betragen, handelt es sich um ein Quadrat.

Raute, Quadrat

- Wie nennt man ein Viereck, bei dem die gegenüberliegenden Seiten jeweils parallel zueinander verlaufen? - Welche Form hat vier gleich lange Seiten und vier rechte Winkel?

1. Ein Trapez ist ein Viereck mit mindestens einem Paar paralleler Seiten. Wenn auch das zweite Paar gegenüberliegender Seiten parallel ist, wird es zum Parallelogramm. 2. Kommen die Bedingungen „vier gleich lange Seiten“ und „vier rechte Winkel“ hinzu, sind alle Kriterien für ein Quadrat erfüllt.

a) Parallelogramm b) Quadrat

- Welche Vierecke kennst du, bei denen alle Seiten gleich lang sind? - Grenze die Auswahl ein, indem du die Bedingung mit den Winkeln prüfst. - Denk an die Linien, an denen man eine Form spiegeln kann.

1. Da gegenüberliegende Seiten parallel sind, handelt es sich um ein Parallelogramm. 2. Da zusätzlich alle vier Seiten gleich lang sind, ist es eine Raute (auch Rhombus genannt). 3. Da keine rechten Winkel vorhanden sind, ist es kein Quadrat. 4. Eine Raute besitzt zwei Symmetrieachsen, welche genau auf den Diagonalen des Vierecks liegen.

Das Viereck ist eine Raute (oder ein Rhombus). Es besitzt zwei Symmetrieachsen (die Diagonalen).

- Stell dir vor, wie oft du ein Blatt Papier in Form eines Rechtecks oder Quadrats falten kannst, sodass die Ränder genau aufeinanderliegen. - Vergleiche die Lage der Falte: Geht sie durch die Ecken oder durch die Seitenmitten? - Was ändert sich an der Symmetrie, wenn plötzlich alle Seiten gleich lang sind?

1. Ein Rechteck besitzt 2 Symmetrieachsen. Diese verlaufen jeweils durch die Mittelpunkte der gegenüberliegenden Seiten (Mittelsenkrechte der Seiten). 2. Ein Quadrat besitzt 4 Symmetrieachsen. 3. Das Quadrat hat zusätzlich zu den 2 Achsen des Rechtecks (Mittelsenkrechten) noch 2 weitere Symmetrieachsen, die durch die gegenüberliegenden Eckpunkte verlaufen (Diagonalen). Dies ist möglich, weil im Quadrat alle Seiten gleich lang sind.

a) 2 Symmetrieachsen (Mittelsenkrechten der Seiten). b) 4 Symmetrieachsen. c) Da beim Quadrat alle Seiten gleich lang sind, sind auch die Diagonalen Symmetrieachsen.

- Wie heißt die große Gruppe von Vierecken, bei denen die gegenüberliegenden Seiten parallel sind? - Reicht die Parallelität der Seiten aus, um die Größe der Winkel festzulegen? - Was ist das besondere Merkmal der Winkel in einem Rechteck?

1. Eigenschaft „gegenüberliegende Seiten parallel“ zuordnen: Diese Definition beschreibt ein Parallelogramm. 2. Bedingung für ein Rechteck prüfen: Ein Rechteck ist ein spezielles Parallelogramm, das zusätzlich vier rechte Winkel besitzen muss. 3. Unterschied formulieren: Ein allgemeines Parallelogramm kann „schiefe“ Winkel (ungleich \(90^\circ\)) haben, während beim Rechteck alle Winkel genau \(90^\circ\) betragen müssen.

Das beschriebene Viereck ist ein Parallelogramm. Der entscheidende Unterschied zum Rechteck ist, dass ein Rechteck vier rechte Winkel haben muss. Bei einem allgemeinen Parallelogramm sind die gegenüberliegenden Seiten zwar parallel, die Winkel müssen aber keine rechten Winkel sein.

- Überlege dir, wie die Diagonalen in einem Drachenviereck zueinander ausgerichtet sind. - Was passiert mit einer Strecke, wenn sie an einer Achse gespiegelt wird? - Denke an den Winkel zwischen den Diagonalen. - Betrachte, welcher Teil einer Diagonale durch die andere in zwei gleich lange Stücke geteilt wird.

1. Die Diagonale \(e\) steht senkrecht (im \(90^\circ\)-Winkel) auf der Diagonalen \(f\). 2. Die Diagonale \(e\) halbiert die Diagonale \(f\), das heißt, der Schnittpunkt der beiden Diagonalen ist der Mittelpunkt der Strecke \(\overline{BD}\).

Die Diagonalen stehen senkrecht aufeinander (\(e \perp f\)) und die Symmetrieachse \(e\) halbiert die Diagonale \(f\).

- Zeichne die Punkte am besten zuerst in ein Koordinatensystem ein. - Was weißt du über die Lage der Seiten in einem Rechteck? - Wie lang ist die Grundseite des Vierecks? - Überlege, welche Eigenschaft ein Quadrat von einem allgemeinen Rechteck unterscheidet.

1. Da \(ABCD\) ein Rechteck ist, müssen die gegenüberliegenden Seiten parallel und gleich lang sein. Die Seite \(AB\) liegt auf der Geraden \(y = 2\). Die Seite \(BC\) steht senkrecht darauf auf der Geraden \(x = 7\). 2. Der Punkt \(D\) muss dieselbe \(x\)-Koordinate wie \(A\) und dieselbe \(y\)-Koordinate wie \(C\) haben. Somit ergibt sich \(D(2 \mid 5)\). 3. Die Länge der Seite \(AB\) beträgt \(7 - 2 = 5\) Einheiten. Die Länge der Seite \(BC\) beträgt aktuell \(5 - 2 = 3\) Einheiten. 4. Damit es ein Quadrat wird, muss die Seite \(BC\) ebenfalls 5 Einheiten lang sein. Da \(B\) bei \(y = 2\) liegt, muss die neue \(y\)-Koordinate von \(C\) bei \(2 + 5 = 7\) liegen. 5. Damit das Viereck geschlossen bleibt und ein Quadrat bildet, muss auch \(D\) die neue \(y\)-Koordinate \(7\) erhalten.

a) \(D(2 \mid 5)\) b) Die \(y\)-Koordinate von \(C\) und \(D\) muss \(7\) sein.

- Welche Vierecke haben überhaupt parallele gegenüberliegende Seiten? - Welche der genannten Vierecke haben immer vier gleich lange Seiten? - Lies genau, welche Eigenschaft ausgeschlossen wird.

1. Die Eigenschaft „zwei Paare paralleler Seiten“ trifft auf alle genannten Vierecke zu (Quadrat, Rechteck, Raute und Parallelogramm). 2. Die Bedingung „nicht alle Seiten gleich lang“ schließt das Quadrat und die Raute aus, da bei diesen definitionsgemäß alle vier Seiten gleich lang sein müssen. 3. Übrig bleiben das Rechteck (bei dem nur die gegenüberliegenden Seiten gleich lang sein müssen) und das allgemeine Parallelogramm.

(2) Rechteck und (4) Parallelogramm kommen infrage.

- Was haben beide Vierecksarten gemeinsam? - Schau dir an, wie viele Seiten bei einer Raute gleich lang sein müssen. - Wie sieht es im Vergleich dazu bei einem Parallelogramm aus, das kein Quadrat und keine Raute ist?

1. Gemeinsamkeit feststellen: Sowohl das Parallelogramm als auch die Raute haben zwei Paare paralleler gegenüberliegender Seiten. 2. Unterschied bei den Seitenlängen: Bei einem allgemeinen Parallelogramm sind nur die gegenüberliegenden Seiten zwingend gleich lang (\(a = c\) und \(b = d\)). 3. Spezifische Eigenschaft der Raute: Bei einer Raute müssen alle vier Seiten die gleiche Länge besitzen (\(a = b = c = d\)). Jede Raute ist also ein spezielles Parallelogramm.

In einem allgemeinen Parallelogramm sind jeweils nur die gegenüberliegenden Seiten gleich lang. Bei einer Raute hingegen müssen alle vier Seiten gleich lang sein.

- Was für eine Figur ist \(AECD\)? - Welche Seiten in einem Parallelogramm sind gleich lang? - Wie hängen die Längen von \(AB\), \(AE\) und \(EB\) zusammen?

1. Da \(AD \parallel CE\) und \(AE \parallel DC\) (da \(AB \parallel CD\)), ist das Viereck \(AECD\) ein Parallelogramm. 2. In einem Parallelogramm sind gegenüberliegende Seiten gleich lang. Daher gilt \(AE = CD = 5\,\text{cm}\). 3. Die Strecke \(EB\) ist der Teil der Grundseite \(AB\), der nach Abzug von \(AE\) übrig bleibt: \(EB = AB - AE\). 4. Einsetzen der Werte ergibt: \(EB = 12\,\text{cm} - 5\,\text{cm} = 7\,\text{cm}\).

Die Strecke \(EB\) ist \(7\,\text{cm}\) lang.

- Stelle dir vor, du zeichnest auch die Höhe von Punkt \(C\) auf \(AB\) ein. - Welche Figur entsteht in der Mitte des Trapezes zwischen den beiden Höhen? - Wie verteilt sich der Längenunterschied der Grundseiten auf die beiden äußeren Abschnitte?

1. In einem gleichschenkligen Trapez liegen die Fußpunkte der Höhen symmetrisch. 2. Wenn man beide Höhen einzeichnet, wird die längere Grundseite \(AB\) in drei Teile geteilt: zwei gleiche Stücke an den Rändern und ein Mittelstück, das so lang ist wie die kürzere Grundseite \(CD\). 3. Die Länge der beiden Randstücke zusammen ist \(AB - CD = 20\,\text{cm} - 12\,\text{cm} = 8\,\text{cm}\). 4. Da das Trapez gleichschenklig ist, ist das Stück \(AE\) genau die Hälfte dieser Differenz: \(AE = \frac{8\,\text{cm}}{2} = 4\,\text{cm}\).

Die Länge der Strecke \(AE\) beträgt \(4\,\text{cm}\).

- Stell dir die Stäbe als Diagonalen eines Vierecks vor. - Was weißt du über Vierecke, bei denen sich die Diagonalen genau in der Mitte schneiden? - Welche Eigenschaften haben die Seiten in einem solchen Viereck?

1. Die Holzstäbe bilden die Diagonalen des Vierecks. Da sie sich gegenseitig halbieren, ist das Viereck ein Parallelogramm. 2. In einem Parallelogramm sind gegenüberliegende Seiten gleich lang. 3. Ist eine Seite \(14\,\text{cm}\) lang, so ist die gegenüberliegende Seite ebenfalls \(14\,\text{cm}\) lang.

a) Es handelt sich um ein Parallelogramm. b) Die gegenüberliegende Seite ist ebenfalls \(14\,\text{cm}\) lang.

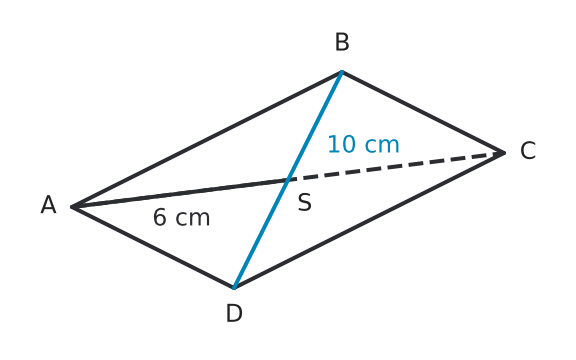

- Welche besondere Eigenschaft haben die Diagonalen in jedem Parallelogramm bezüglich ihres Schnittpunkts? - Wenn du weißt, dass ein Punkt eine Strecke genau in der Mitte teilt, wie verhalten sich dann die Längen der Teilstücke zur Gesamtlänge? - Skizziere das Parallelogramm und beschrifte die gegebenen Teile, um die Übersicht zu behalten.

1. In einem Parallelogramm halbieren sich die Diagonalen gegenseitig im Schnittpunkt \(S\). 2. Die Länge der Diagonale \(AC\) ist das Doppelte der Teilstrecke \(AS\): \(AC = 2 \cdot 6\,\text{cm} = 12\,\text{cm}\). 3. Die Länge der Teilstrecke \(DS\) ist die Hälfte der Diagonale \(BD\): \(DS = 10\,\text{cm} : 2 = 5\,\text{cm}\).

Die Strecke \(AC\) ist \(12\,\text{cm}\) lang und die Strecke \(DS\) ist \(5\,\text{cm}\) lang.

- Überlege dir die Definitionen der Begriffe: Was ist die Mindestanforderung an ein Trapez? - Kannst du eine Figur zeichnen, die die erste Bedingung erfüllt, aber nicht die zweite? - Erinnere dich an das „Haus der Vierecke“.

1. Ein Trapez ist definiert als ein Viereck mit mindestens einem Paar paralleler Seiten. Da ein Parallelogramm zwei Paare paralleler Seiten hat, erfüllt es die Bedingung. Ergebnis: Ja. 2. Ein Drachenviereck benötigt zwei Paare gleich langer benachbarter Seiten. Eine Raute benötigt vier gleich lange Seiten. Ein Drachenviereck, bei dem die beiden Paare unterschiedlich lang sind, ist keine Raute. Ergebnis: Ja. 3. Ein Rechteck hat vier rechte Winkel, aber nicht zwingend vier gleich lange Seiten. Nur ein Quadrat ist sowohl Rechteck als auch Raute. Ergebnis: Nein. 4. Die Definition eines Trapezes verlangt mindestens ein Paar paralleler Seiten. Zwei Paare sind also erlaubt (dies ist dann ein Parallelogramm). Ergebnis: Ja.

1. Ja. 2. Ja. 3. Nein. 4. Ja.

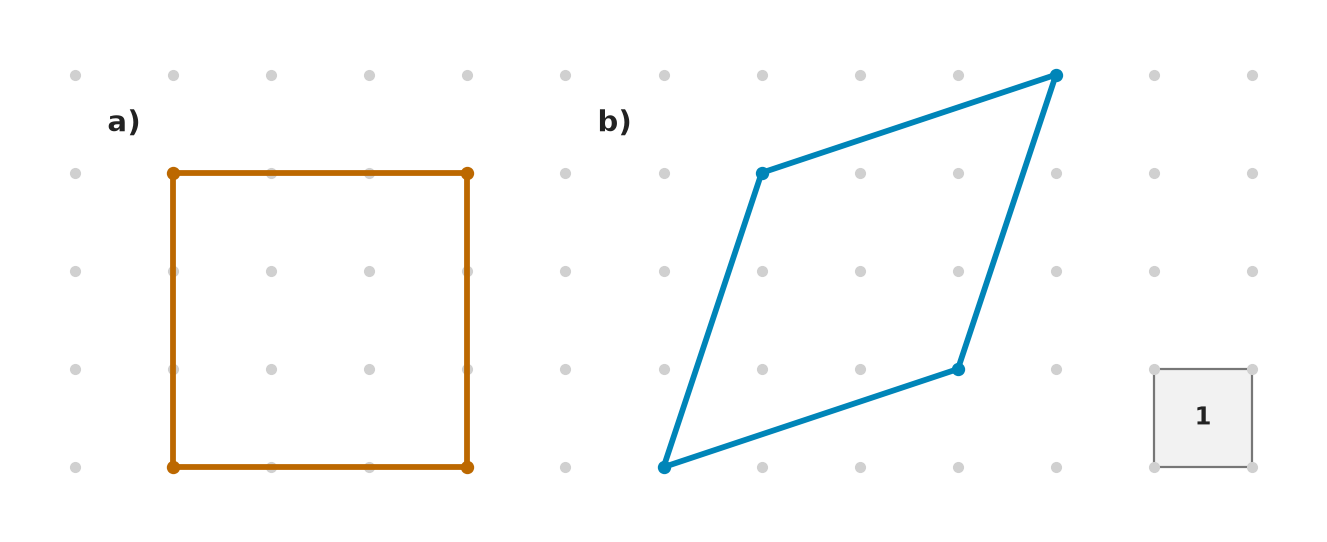

- Was unterscheidet ein allgemeines Parallelogramm von einer Raute? Schau dir die Seitenlängen an. - Welche Eigenschaft eines Rechtecks fehlt einer Raute noch, um ein Quadrat zu werden? - Überlege dir die Definition eines Rechtecks: Was muss ein Viereck mindestens haben, um so genannt zu werden? - Kannst du ein Rechteck zeichnen, das kein Quadrat ist?

a) Parallelogramm zu Raute: Ein Parallelogramm wird zur Raute, wenn alle vier Seiten gleich lang sind (oder die Diagonalen senkrecht aufeinander stehen). b) Raute zu Quadrat: Eine Raute wird zum Quadrat, wenn sie einen rechten Winkel besitzt (dadurch werden alle Winkel zu \(90^\circ\)) oder wenn die Diagonalen gleich lang sind. c) Quadrat und Rechteck: Ein Quadrat erfüllt alle Bedingungen eines Rechtecks (vier rechte Winkel, gegenüberliegende Seiten parallel und gleich lang). Ein Rechteck erfüllt jedoch nicht zwingend die zusätzliche Bedingung des Quadrats, dass alle vier Seiten gleich lang sein müssen.

a) Alle Seiten müssen gleich lang sein. b) Alle Innenwinkel müssen \(90^\circ\) betragen (ein rechter Winkel genügt als Bedingung). c) Ein Quadrat hat vier rechte Winkel und ist damit per Definition ein Rechteck. Ein Rechteck muss aber keine vier gleich langen Seiten haben, was für ein Quadrat zwingend erforderlich ist.

- Überlege dir, wie groß ein spitzer Winkel sein darf. - Versuche, drei kleine Winkel zu wählen und berechne, wie groß der vierte Winkel sein müsste, damit die Summe \(360^\circ\) ergibt. - Gibt es eine Regel, die verbietet, dass ein Winkel im Viereck sehr groß (z. B. \(120^\circ\)) ist?

1. Ein spitzer Winkel ist kleiner als \(90^\circ\). 2. Man wählt beispielhaft drei spitze Winkel aus, zum Beispiel drei Winkel mit jeweils \(80^\circ\). Deren Summe beträgt \(3 \cdot 80^\circ = 240^\circ\). 3. Um die Innenwinkelsumme von \(360^\circ\) zu erreichen, muss der vierte Winkel \(360^\circ - 240^\circ = 120^\circ\) groß sein. 4. Da \(120^\circ\) ein gültiger Winkel für ein Viereck ist (ein stumpfer Winkel), ist ein solches Viereck möglich. Emma hat somit nicht recht.

Nein, Emma hat nicht recht. Ein Viereck kann drei spitze Winkel haben, zum Beispiel drei Winkel von je \(80^\circ\) und einen vierten Winkel von \(120^\circ\).

- Überlege dir, welche Bedingungen eine Form erfüllen muss, um einen bestimmten Namen zu tragen. - Reicht es für ein Quadrat aus, wenn nur die Seiten gleich lang sind? - Kann eine Form mehrere Namen gleichzeitig haben, zum Beispiel Trapez und Parallelogramm? - Suche nach einer Form, die die genannte Eigenschaft hat, aber trotzdem nicht der genannten Gruppe angehört.

1. Aussage a) ist wahr, da ein Quadrat alle Bedingungen eines Rechtecks (vier rechte Winkel) erfüllt. 2. Aussage b) ist falsch. Gegenbeispiel: Eine Raute mit Innenwinkeln von \(60^\circ\) und \(120^\circ\) besitzt keine rechten Winkel und ist somit kein Quadrat. 3. Aussage c) ist wahr, da ein Parallelogramm zwei Paare paralleler Seiten besitzt und somit die Bedingung für ein Trapez (mindestens ein Paar paralleler Seiten) erfüllt. 4. Aussage d) ist falsch. Gegenbeispiel: Eine Raute ohne rechte Winkel hat zwar vier gleich lange Seiten, ist aber kein Rechteck.

a) Wahr b) Falsch; Gegenbeispiel: Eine Raute mit spitzen und stumpfen Winkeln (keine rechten Winkel). c) Wahr d) Falsch; Gegenbeispiel: Eine Raute ohne rechte Winkel.

- Stelle dir die Diagonalen als Verbindungsstrecken zwischen gegenüberliegenden Eckpunkten vor. - Wie verändern sich die Diagonalen, wenn du ein Parallelogramm zu einem Drachenviereck verformst? - Denke an die Symmetrie der Figuren.

1. Aussage a) ist wahr. Dies ist eine grundlegende Eigenschaft jedes Parallelogramms. 2. Aussage b) ist falsch. In einem Drachenviereck, das weder eine Raute noch ein Quadrat ist, sind die Diagonalen nicht notwendigerweise gleich lang. Die auf der Symmetrieachse liegende Diagonale halbiert die andere Diagonale. 3. Aussage c) ist wahr. Bei einer Raute (und damit auch beim Quadrat) stehen die Diagonalen stets in einem Winkel von \(90^\circ\) zueinander.

a) Wahr b) Falsch. Gegenbeispiel: In einem typischen Drachenviereck sind die beiden Diagonalen unterschiedlich lang. c) Wahr

- Wie viele Möglichkeiten gibt es, ein Rechteck so zu falten, dass die Hälften genau aufeinanderliegen? - Erinnere dich an das „Haus der Vierecke“: Welche Figur ist eine speziellere Form einer anderen? - Zeichne im Kopf ein Trapez, bei dem die beiden nicht-parallelen Seiten unterschiedlich lang oder unterschiedlich steil sind.

1. Aussage a) ist falsch. Ein Rechteck, das kein Quadrat ist, hat nur zwei Symmetrieachsen, die durch die Mittelpunkte gegenüberliegender Seiten verlaufen. Nur das Quadrat als spezielles Rechteck hat vier Symmetrieachsen. 2. Aussage b) ist wahr. Da ein Quadrat vier gleich lange Seiten hat, erfüllt es die Definition einer Raute. 3. Aussage c) ist falsch. Ein allgemeines Trapez muss keine Symmetrieachse besitzen. Ein gleichschenkliges Trapez besitzt eine Symmetrieachse; spezielle Trapeze wie Rechtecke oder Quadrate können nach der inklusiven Trapezdefinition weitere Symmetrieachsen besitzen.

a) Falsch. Ein Rechteck, das kein Quadrat ist, hat genau zwei Symmetrieachsen; ein Quadrat hat vier. b) Wahr. c) Falsch. Ein allgemeines Trapez muss nicht achsensymmetrisch sein. Ein gleichschenkliges Trapez besitzt eine Symmetrieachse; spezielle Trapeze können weitere besitzen.

- Denke an den Unterschied zwischen Seitenlängen und Winkelgrößen. - Gibt es Formen, die zwar gleiche Seiten, aber keine rechten Winkel haben? - Welche Bedingungen müssen für ein Drachenviereck erfüllt sein? Sind Winkel dabei fest vorgegeben? - Stell dir die Form im Kopf vor oder skizziere sie kurz auf Schmierpapier.

1. Überprüfung von a: Ein Viereck mit vier gleich langen Seiten ist eine Raute. Damit es ein Quadrat ist, müssten zusätzlich alle Winkel \(90^\circ\) groß sein. Gegenbeispiel: Eine Raute mit den Winkeln \(60^\circ\) und \(120^\circ\). Die Aussage ist falsch. 2. Überprüfung von b: Eine Raute ist ein Viereck mit vier gleich langen Seiten. Da ein Quadrat diese Bedingung erfüllt, ist es auch eine Raute. Die Aussage ist wahr. 3. Überprüfung von c: Ein Drachenviereck benötigt lediglich zwei Paare gleich langer benachbarter Seiten. Rechte Winkel sind nicht vorgeschrieben. Gegenbeispiel: Ein Drachenviereck mit den Winkeln \(100^\circ\), \(110^\circ\), \(110^\circ\) und \(40^\circ\). Die Aussage ist falsch. 4. Überprüfung von d: Ein Rechteck hat per Definition vier rechte Winkel (\(90^\circ\)). Die Aussage ist wahr.

a) Falsch. Gegenbeispiel: Eine Raute mit Winkeln von \(60^\circ\) und \(120^\circ\) hat vier gleich lange Seiten, ist aber kein Quadrat. b) Wahr. c) Falsch. Gegenbeispiel: Ein Drachenviereck mit den Winkeln \(100^\circ\), \(110^\circ\), \(110^\circ\) und \(40^\circ\) besitzt keinen rechten Winkel. d) Wahr.

- Welches Hilfsmittel aus deinem Mäppchen hilft dir, rechte Winkel zu zeichnen? - Wo müssen die Punkte \(B\) und \(D\) liegen, damit die Figur links und rechts von der Linie \(AC\) genau gleich aussieht? - Gibt es eine Einschränkung, wo die zweite Diagonale die erste kreuzen darf?

1. Zeichne eine Gerade, die senkrecht zur Strecke \(\overline{AC}\) verläuft und diese an einer beliebigen Stelle (außer in den Endpunkten \(A\) oder \(C\)) schneidet. 2. Markiere auf dieser Senkrechten zwei Punkte \(B\) und \(D\), die den gleichen Abstand zum Schnittpunkt mit \(\overline{AC}\) haben. 3. Verbinde die Punkte \(A\), \(B\), \(C\) und \(D\) nacheinander zu einem Viereck.

Man zeichnet eine senkrechte Gerade zur Strecke \(\overline{AC}\). Auf dieser Geraden wählt man zwei Punkte \(B\) und \(D\), die vom Schnittpunkt mit \(\overline{AC}\) jeweils denselben Abstand haben.

- Was ist die wichtigste Eigenschaft eines Parallelogramms? Haben Rauten diese Eigenschaft auch? - Denk an einen Flugdrachen: Sind dort immer alle vier Seiten gleich lang? - Welche Eigenschaft macht ein Parallelogramm zu einem Rechteck?

1. Eine Raute hat vier gleich lange Seiten, woraus folgt, dass gegenüberliegende Seiten parallel sind. Damit erfüllt sie die Definition eines Parallelogramms. Die Aussage ist wahr. 2. Ein Drachenviereck benötigt lediglich zwei Paare jeweils benachbarter, gleich langer Seiten (zum Beispiel \(a = b = 3\,\text{cm}\) und \(c = d = 5\,\text{cm}\)). Es müssen nicht alle vier Seiten gleich lang sein. Die Aussage ist falsch. 3. Die Definition eines Rechtecks ist ein Viereck mit vier rechten Winkeln. Da ein Parallelogramm ein Viereck ist, ist die Aussage wahr.

a) Wahr. b) Falsch. Gegenbeispiel: Ein Drachenviereck mit den Seitenlängen \(a = 3\,\text{cm}\), \(b = 3\,\text{cm}\), \(c = 5\,\text{cm}\) und \(d = 5\,\text{cm}\). c) Wahr.

- Achte auf Wörter wie „genau“ oder „mindestens“. Kann ein Trapez auch mehr als zwei parallele Seiten haben? - Müssen bei jedem Parallelogramm die nebeneinanderliegenden Seiten gleich lang sein? - Wie lautet die Definition der Raute?

1. Ein Trapez ist als Viereck mit mindestens einem Paar paralleler Seiten definiert. Ein Parallelogramm ist daher ebenfalls ein Trapez, besitzt aber zwei Paare paralleler Seiten. Die Aussage „genau zwei parallele Seiten“ ist deshalb falsch. 2. Ein Drachenviereck erfordert zwei Paare gleich langer benachbarter Seiten. Ein allgemeines Parallelogramm hat dagegen gleich lange gegenüberliegende Seiten. Die Aussage ist falsch. 3. Ein Viereck mit vier gleich langen Seiten ist eine Raute. Die Aussage ist wahr.

a) Falsch. Gegenbeispiel: Ein Parallelogramm (es ist ein Trapez, hat aber zwei Paare paralleler Seiten). b) Falsch. Gegenbeispiel: Ein Rechteck mit unterschiedlichen Seitenlängen. c) Wahr.

- Überlege dir, wie die Seiten \(EF\) und \(HG\) in einem Parallelogramm zueinander verlaufen. - Wie kannst du die Länge einer waagerechten Strecke im Koordinatensystem bestimmen? - Was ist die Mindestanforderung an die Seiten eines Trapezes? - Gibt es für Aufgabenteil b) vielleicht mehrere richtige Lösungen?

1. Die Seite \(EF\) liegt auf \(y = 1\) und ist \(6 - 1 = 5\) Einheiten lang. 2. Für das Parallelogramm muss \(HG\) parallel zu \(EF\) und ebenfalls \(5\) Einheiten lang sein. Daher ist \(H(3 \mid 4)\). 3. Für ein Trapez genügt ein Paar paralleler Seiten. Wählt man zum Beispiel \(H_2(5 \mid 4)\), ist \(H_2G\) parallel zu \(EF\), aber nur \(3\) Einheiten lang. Das Viereck ist daher kein Parallelogramm.

a) \(H(3 \mid 4)\) b) Eine mögliche Lösung ist \(H_2(5 \mid 4)\).

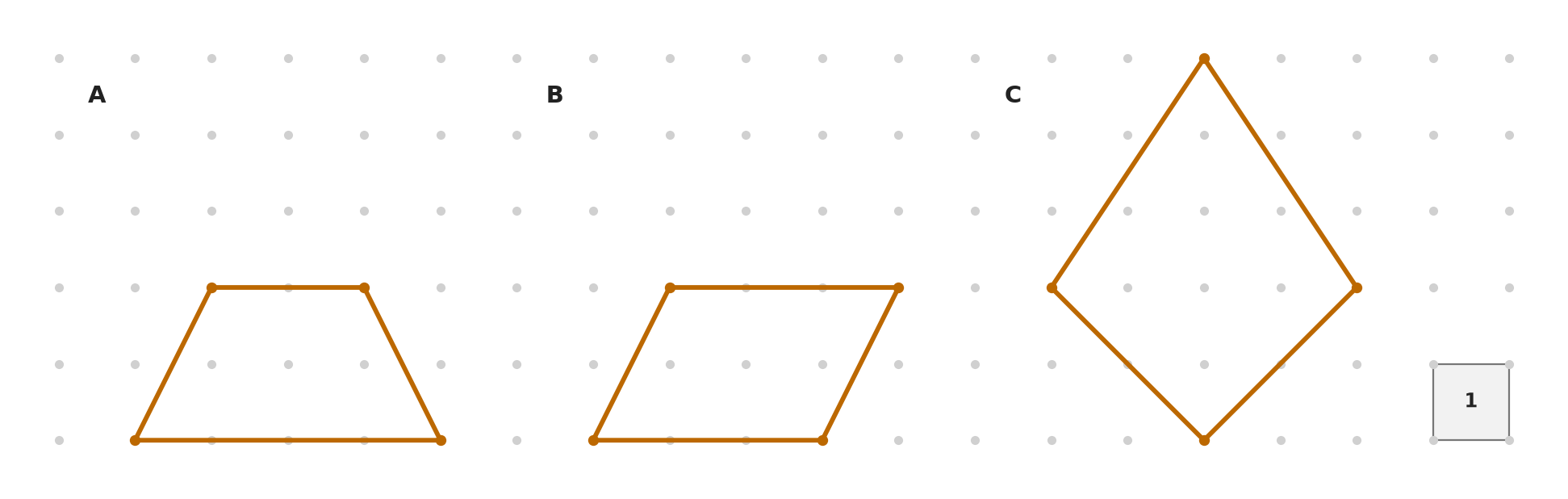

- Rufe dir die genauen Definitionen der verschiedenen Vierecksarten ins Gedächtnis. Welche Bedingungen müssen für die Seiten und Winkel gelten? - Untersuche bei jeder Figur, wie viele Paare paralleler Seiten vorhanden sind. - Überprüfe mithilfe eines Geodreiecks oder durch Abzählen der Gitterlinien, ob in den Ecken rechte Winkel vorliegen. - Vergleiche für das Drachenviereck die Längen der nebeneinanderliegenden Seiten. Sind sie paarweise gleich lang? - Denke daran, dass bei einer Raute alle vier Seiten exakt gleich lang sein müssen. Ist das bei der Figur der Fall?

1. Teilaufgabe a): Viereck B ist ein Parallelogramm, da die gegenüberliegenden Seiten parallel zueinander sind (die obere und untere Seite verlaufen horizontal, die linke und rechte Seite haben dieselbe Steigung). Da es keine rechten Winkel (\(90^\circ\)) besitzt, ist es kein Rechteck. 2. Teilaufgabe b): Viereck A ist ein Trapez, da es mindestens ein Paar paralleler Seiten besitzt (die obere und die untere Seite). Da die anderen beiden Seiten nicht parallel zueinander sind, ist es kein Parallelogramm. 3. Teilaufgabe c): Viereck C ist ein Drachenviereck, da jeweils zwei benachbarte Seiten gleich lang sind (die beiden unteren Seiten haben jeweils die Länge \(\sqrt{2^2 + 2^2} = \sqrt{8}\), die beiden oberen Seiten haben jeweils die Länge \(\sqrt{2^2 + 3^2} = \sqrt{13}\)). Da nicht alle vier Seiten gleich lang sind, ist es keine Raute (Rhombus).

a) **Viereck B** ist ein Parallelogramm, aber kein Rechteck, da die gegenüberliegenden Seiten parallel sind, die Winkel jedoch keine rechten Winkel (\(90^\circ\)) sind. b) **Viereck A** ist ein Trapez, aber kein Parallelogramm, da nur ein einziges Paar gegenüberliegender Seiten (oben und unten) parallel zueinander ist. c) **Viereck C** ist ein Drachenviereck, aber keine Raute, da jeweils zwei benachbarte Seiten gleich lang sind (zwei kürzere unten, zwei längere oben), aber nicht alle vier Seiten dieselbe Länge besitzen.

- Was ist die Summe von zwei benachbarten Winkeln in einem Parallelogramm? - Wenn du einen Winkel als „Teil“ betrachtest, aus wie vielen solchen Teilen besteht dann der andere Winkel? - Wie viele dieser „Teile“ ergeben zusammen die Summe der benachbarten Winkel? - Welche Winkel im Parallelogramm sind immer gleich groß?

1. In einem Parallelogramm ergänzen sich benachbarte Winkel zu \(180^\circ\). Es gilt also \(\angle K + \angle L = 180^\circ\). 2. Da \(\angle K\) viermal so groß wie \(\angle L\) ist, bestehen die beiden benachbarten Winkel zusammen aus fünf gleich großen Teilen. 3. Ein Teil ist \(180^\circ : 5 = 36^\circ\) groß. Daher gilt \(\angle L = 36^\circ\) und \(\angle K = 4 \cdot 36^\circ = 144^\circ\). 4. Gegenüberliegende Winkel sind gleich groß. Somit ist \(\angle M = 144^\circ\) und \(\angle N = 36^\circ\).

\(\angle K = 144^\circ\), \(\angle L = 36^\circ\), \(\angle M = 144^\circ\) und \(\angle N = 36^\circ\).

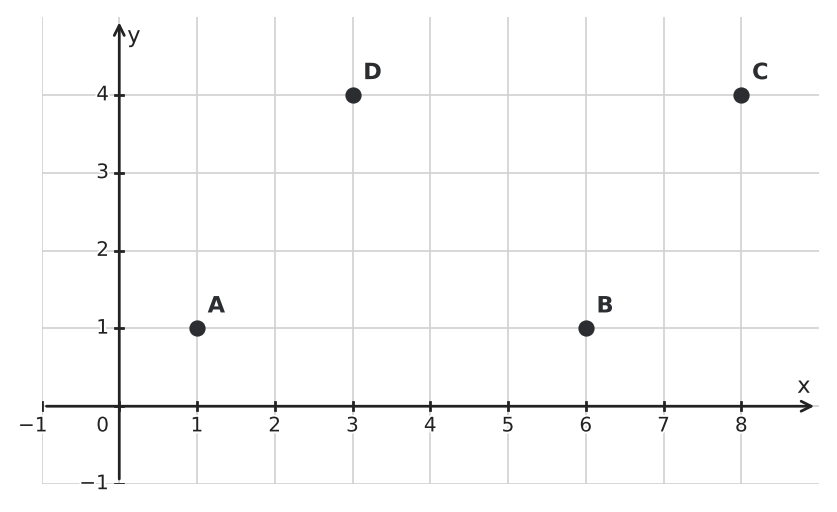

- Vergleiche die Schritte von \(A\) nach \(B\) mit den Schritten von \(D\) nach \(C\). - Gleiche Länge und gleiche Richtung eines gegenüberliegenden Seitenpaars reichen als Begründung aus.

Ein Viereck ist ein Parallelogramm, wenn ein Paar gegenüberliegender Seiten parallel und gleich lang ist. 1. Von \(A(1 \mid 1)\) nach \(B(6 \mid 1)\) geht man \(5\) Einheiten nach rechts und \(0\) Einheiten nach oben. 2. Von \(D(3 \mid 4)\) nach \(C(8 \mid 4)\) geht man ebenfalls \(5\) Einheiten nach rechts und \(0\) Einheiten nach oben. 3. Die Seiten \(AB\) und \(DC\) haben damit dieselbe Länge und dieselbe Richtung. Sie sind also parallel und gleich lang. Daher ist \(ABCD\) ein Parallelogramm.

Ja. Die Seiten \(AB\) und \(DC\) verlaufen beide \(5\) Einheiten nach rechts und \(0\) Einheiten nach oben; deshalb ist das Viereck ein Parallelogramm.

- Welche besonderen Winkel gibt es an den Ecken eines Rechtecks? - Was weißt du über die Längen der Diagonalen in einem Rechteck und wie sie sich schneiden? - Ein Dreieck ist stumpfwinklig, wenn einer seiner Winkel größer als \(90^\circ\) ist. Schau dir den Punkt \(S\) genau an. - Überlege, welche Seiten in den kleinen Dreiecken die halben Diagonalen des Rechtecks sind.

1. In einem Rechteck sind alle Innenwinkel rechte Winkel (\(90^\circ\)). Jede Diagonale teilt das Rechteck in zwei rechtwinklige Dreiecke. Bei zwei Diagonalen ergeben sich insgesamt vier solcher Dreiecke: \(\triangle KLM, \triangle LMN, \triangle MNK\) und \(\triangle NKL\). 2. Da das Rechteck breiter als hoch ist, sind die Winkel \(\angle KSL\) und \(\angle MSN\), die den längeren Rechteckseiten \(KL\) und \(MN\) gegenüberliegen, stumpf (\(> 90^\circ\)). Somit sind die Dreiecke \(\triangle KLS\) und \(\triangle MNS\) stumpfwinklig. 3. Die Diagonalen eines Rechtecks sind gleich lang und halbieren einander. Daraus folgt, dass die Teilstrecken von den Eckpunkten zum Schnittpunkt \(S\) alle gleich lang sind: \(\overline{SK} = \overline{SL} = \overline{SM} = \overline{SN}\). Da jedes der vier kleinen Dreiecke zwei dieser gleich langen Schenkel besitzt, sind sie alle gleichschenklig.

a) Die rechtwinkligen Dreiecke sind \(\triangle KLM, \triangle LMN, \triangle MNK\) und \(\triangle NKL\). b) Stumpfwinklig sind die Dreiecke \(\triangle KLS\) und \(\triangle MNS\). c) Da sich die Diagonalen im Rechteck halbieren und gleich lang sind, sind die Strecken zu den Ecken (\(\overline{SK}, \overline{SL}, \overline{SM}, \overline{SN}\)) alle gleich lang. Jedes der Dreiecke hat also zwei gleich lange Seiten.

- Ein Viereck hat genau vier Ecken und vier Seiten. - Prüfe bei jedem Kandidaten, ob alle vier benötigten Seiten tatsächlich eingezeichnet sind. - Drei aufeinanderfolgende Eckpunkte dürfen nicht auf einer Geraden liegen. - Beginne mit der kleinen geschlossenen Fläche um den Punkt \(S\).

1. Erfasse die markierten Punkte \(A, B, C, D, E\) und \(S\). 2. Suche geschlossene Figuren mit genau vier Ecken. Jede ihrer vier Seiten muss auf einer eingezeichneten Strecke liegen; drei aufeinanderfolgende Ecken dürfen nicht auf derselben Geraden liegen. 3. \(ADSE\) ist ein Viereck: \(AD\), \(DS\), \(SE\) und \(EA\) sind vollständig eingezeichnet. 4. Weitere Vierecke gibt es nicht. Insbesondere ist \(BCED\) kein Viereck der Zeichnung, weil die Strecke \(DE\) nicht eingezeichnet ist. Kombinationen mit \(B, S, E\) oder \(C, S, D\) sind wegen der jeweils drei kollinearen Punkte entartet.

Das einzige Viereck in der Zeichnung ist \(ADSE\).

- Was ist das Besondere an den Seitenlängen einer Raute im Vergleich zu einem allgemeinen Drachenviereck? - Wie verändern sich die Teilstücke der Symmetrieachse, wenn alle vier Seiten gleich lang werden? - Überlege, ob der Schnittpunkt der Diagonalen die Diagonale \(\overline{AC}\) in zwei gleich lange oder zwei verschieden lange Teile trennen muss.

1. Ein Drachenviereck entsteht allgemein, wenn eine Diagonale (\(AC\)) die andere (\(BD\)) senkrecht halbiert. 2. Bei einer Raute halbieren sich beide Diagonalen gegenseitig. 3. Damit es ein Drachenviereck, aber keine Raute ist, darf der Schnittpunkt der Diagonalen nicht der Mittelpunkt der Symmetrieachse \(\overline{AC}\) sein. Die Diagonale \(\overline{BD}\) muss \(\overline{AC}\) also außerhalb der Mitte schneiden.

Die Diagonale \(\overline{AC}\) darf durch die Diagonale \(\overline{BD}\) nicht halbiert werden. Der Schnittpunkt der Diagonalen darf also nicht der Mittelpunkt der Strecke \(\overline{AC}\) sein.

- Ein Drachenviereck hat eine Symmetrieachse. Wo könnte diese hier liegen? - Spiegle den Punkt \(Q\) an der Geraden, die durch \(P\) und \(R\) geht. - Wann genau wird ein Drachenviereck zu einer Raute? - Vergleiche bei \(PQ\) und \(QR\) die waagerechten und senkrechten Abstände getrennt.

1. Ein Drachenviereck ist achsensymmetrisch zu einer Diagonale. Hier liegen \(P(5 \mid 2)\) und \(R(5 \mid 12)\) auf der vertikalen Linie \(x = 5\). Diese bildet die Symmetrieachse. 2. Der Punkt \(Q(9 \mid 6)\) liegt 4 Einheiten rechts von dieser Achse. Sein Spiegelpunkt \(S\) muss also 4 Einheiten links von der Achse auf derselben Höhe (\(y = 6\)) liegen. Somit ist \(S(5 - 4 \mid 6) = S(1 \mid 6)\). 3. Um zu prüfen, ob es eine Raute ist, müssen alle Seiten gleich lang sein. Wir vergleichen die Seiten \(PQ\) und \(QR\). 4. Die Strecke \(PQ\) verläuft vom Punkt \((5 \mid 2)\) zum Punkt \((9 \mid 6)\): 4 Einheiten nach rechts und 4 Einheiten nach oben. 5. Die Strecke \(QR\) verläuft vom Punkt \((9 \mid 6)\) zum Punkt \((5 \mid 12)\): 4 Einheiten nach links und 6 Einheiten nach oben. 6. Beide Strecken haben denselben waagerechten Anteil von 4 Einheiten. Bei \(QR\) ist der senkrechte Anteil mit 6 Einheiten jedoch größer als bei \(PQ\) mit 4 Einheiten. Daher ist \(QR\) länger als \(PQ\), und das Viereck ist keine Raute.

a) \(S(1 \mid 6)\) b) Nein, es ist keine Raute. Beide Seiten überbrücken waagerecht 4 Einheiten, aber \(QR\) überbrückt senkrecht 6 Einheiten statt 4 Einheiten und ist deshalb länger als \(PQ\).

- Welche Eigenschaften müssen Seitenpaare in einem Parallelogramm erfüllen? - Wenn zwei Linien jeweils parallel zu einer dritten Linie sind, was bedeutet das für die beiden Linien untereinander? - Wie berechnet man den Umfang eines Vierecks, wenn man die Seitenlängen kennt? - Nutze die Information, dass die Punkte \(A\), \(D\) und \(F\) auf einer Geraden liegen.

1. Begründung: In einem Parallelogramm sind gegenüberliegende Seiten gleich lang und parallel. Da \(ABCD\) ein Parallelogramm ist, gilt \(AB = CD = 5\,\text{cm}\) und \(AB \parallel CD\). Da \(DCEF\) ein Parallelogramm ist, gilt \(CD = FE = 5\,\text{cm}\) und \(CD \parallel FE\). Daraus folgt, dass \(AB\) und \(FE\) parallel zueinander und beide \(5\,\text{cm}\) lang sind. Ein Viereck mit einem Paar paralleler und gleich langer gegenüberliegender Seiten ist ein Parallelogramm. 2. Berechnung der Seite \(AF\): Da \(A\), \(D\) und \(F\) auf einer Geraden liegen, ist die Länge der Strecke \(AF\) die Summe der Teilstrecken \(AD\) und \(DF\). Also \(AF = 5\,\text{cm} + 4\,\text{cm} = 9\,\text{cm}\). 3. Umfangsberechnung: Da \(ABEF\) ein Parallelogramm ist, gilt für den Umfang \(U = 2 \cdot (AB + AF)\). 4. Einsetzen der Werte: \(U = 2 \cdot (5\,\text{cm} + 9\,\text{cm}) = 2 \cdot 14\,\text{cm} = 28\,\text{cm}\).

a) Das Viereck \(ABEF\) ist ein Parallelogramm, da die Seiten \(AB\) und \(EF\) parallel und gleich lang sind (beide sind parallel zu \(CD\) und so lang wie \(CD\)). b) Der Umfang beträgt \(28\,\text{cm}\).
